Oracle ZFS Storage Appliance Racked System ZS4-4 概述

Oracle ZFS Storage Appliance Racked System ZS4-4 是预先装配好和预先已连接电缆的系统，它的基本机柜中包含两个群集 ZS4-4 控制器和最多八个 DE2-24C 磁盘机框。最多可以将两个扩展机柜连接到基本机柜，每个扩展机柜最多包含 10 个 DE2-24C 磁盘机框，因此总磁盘机框数可以达到 28 个。

配置的磁盘机框数为二的倍数以及半机架扩展：2 个磁盘机框（最少）、4、6、8、10、12、13（半机架）、14、16、18、20、22、23（半机架）、24、26 和 28 个（最多）。每个 ZS4-4 控制器支持两个、三个或四个 SAS HBA 卡。然而，四个 SAS HBA 卡必须分别安装在每个 ZS4-4 控制器中以支持扩展机柜中的磁盘机框。

如果每个群集 ZS4-4 控制器包含四个 SAS HBA，则它们支持以下高可用性配置：

• 基本机柜中有四个磁盘链，每个磁盘链包含两个磁盘机框，这样总磁盘机框数可以达到八个，以及

• 一到两个扩展机柜，每个机柜支持两个磁盘链，每个磁盘链最多包含五个磁盘机框，这样一个扩展机柜中总磁盘机框数达到 10 个，或者两个扩展机柜中总磁盘机框数达到 20 个。

基本机柜是独立系统，并且预先已按照所需布线方法连接电缆。“布线表和图”部分说明了如何为预先装配好的系统布线，以及将来如何扩展系统。

每个机柜包含 42 个机架单元 (rack unit, RU)，其中 RU01 位于底部。每个 ZS4-4 控制器占用三个机架单元，其位置由最底部的机架单元编号表示。上面的控制器称为控制器 1 并且位于基本机柜中的 RU20 内，下面的控制器为控制器 0，并且位于 RU17 内。下图显示了每个 HBA 卡的插槽编号，以及每个卡中的端口号。

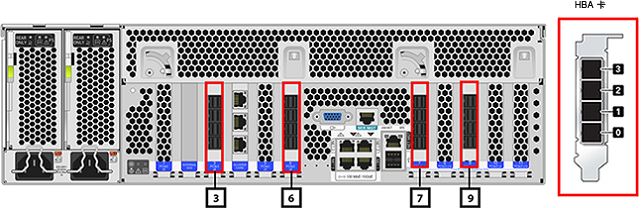

图 524  ZS4-4 后面板与 HBA 插槽编号

每个 DE2-24C 磁盘机框占用四个机架单元，并且磁盘机框在机柜中自下而上进行装配，以保证稳定性。因此，第一个磁盘机框位于 RU01 中，第二个位于 RU05 中，依此类推。如下图所示，DE2-24C 磁盘机框具有两个 I/O 模块 (I/O Module, IOM)，每个 IOM 具有三个端口。控制器 1 使用端口 0，而控制器 0 使用端口 2。在任何布线配置中，从来不使用端口 1。

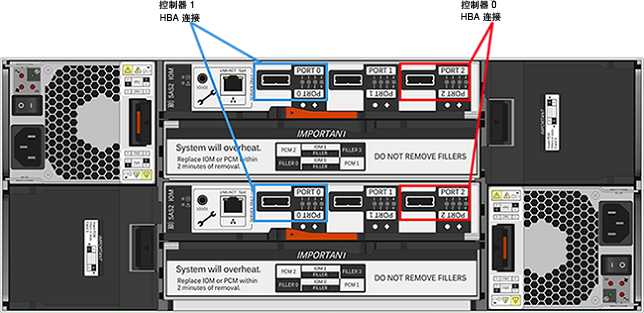

图 525  Storage Drive Enclosure DE2-24C 后面板与 HBA 连接
