ZS5-2 单机控制器到 DE3-24 磁盘机框（2 个 HBA）
下图显示了安装有两个 HBA 的 Oracle ZFS Storage ZS5-2 单机控制器支持的一部分配置。
图 48 具有两个 HBA 且通过单个链连接到一个 DE3-24 磁盘机框的单机 ZS5-2 控制器
图 49 具有两个 HBA 且通过两个链连接到两个 DE3-24 磁盘机框的单机 ZS5-2 控制器

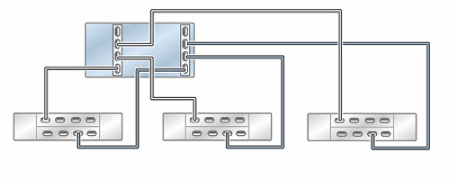

图 50 具有两个 HBA 且通过三个链连接到三个 DE3-24 磁盘机框的单机 ZS5-2 控制器
图 51 具有两个 HBA 且通过四个链连接到四个 DE3-24 磁盘机框的单机 ZS5-2 控制器
图 52 具有两个 HBA 且通过四个链连接到八个 DE3-24 磁盘机框的单机 ZS5-2 控制器
图 53 单个链中的多个磁盘机框
