ZS5-4 单机控制器到 DE2-24 磁盘机框（4 个 HBA）

下图显示了安装有四个 HBA 的 Oracle ZFS Storage ZS5-4 单机控制器支持的一部分配置。

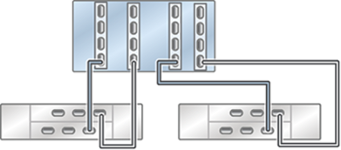

图 77  具有四个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的单机 ZS5-4 控制器

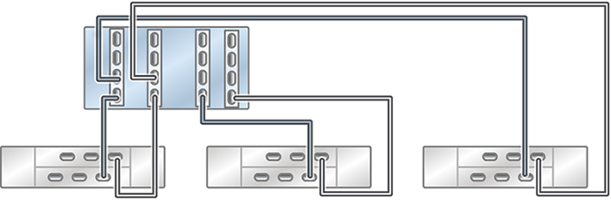

图 78  具有四个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的单机 ZS5-4 控制器

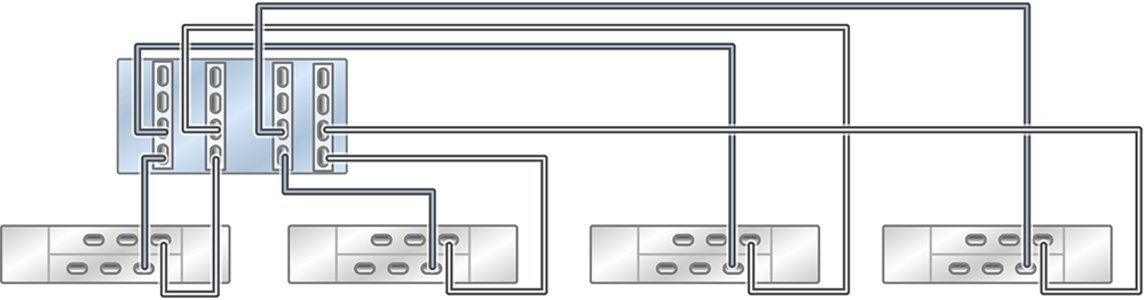

图 79  具有四个 HBA 且通过四个链连接到四个 DE2-24 磁盘机框的单机 ZS5-4 控制器

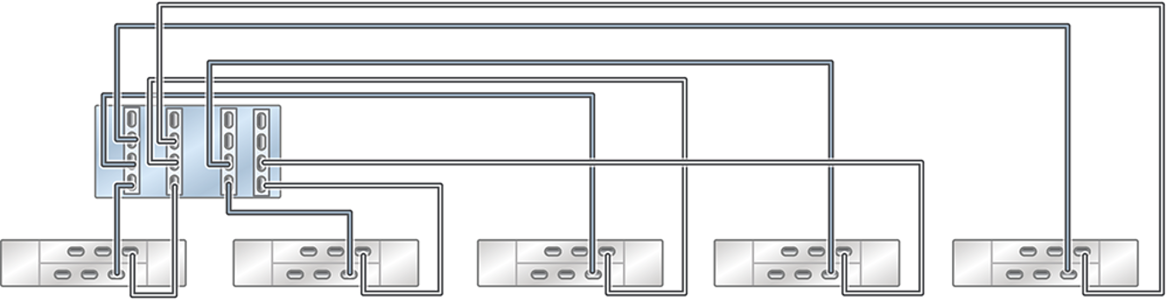

图 80  具有四个 HBA 且通过五个链连接到五个 DE2-24 磁盘机框的单机 ZS5-4 控制器

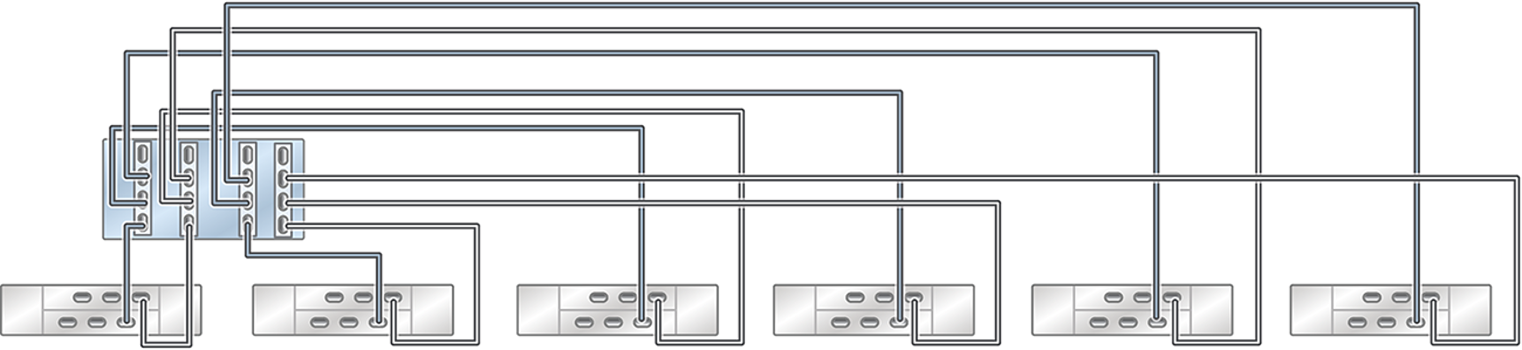

图 81  具有四个 HBA 且通过六个链连接到六个 DE2-24 磁盘机框的单机 ZS5-4 控制器

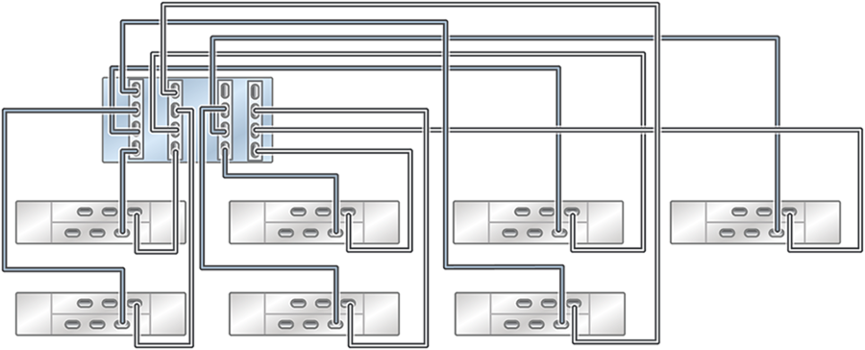

图 82  具有四个 HBA 且通过七个链连接到七个 DE2-24 磁盘机框的单机 ZS5-4 控制器

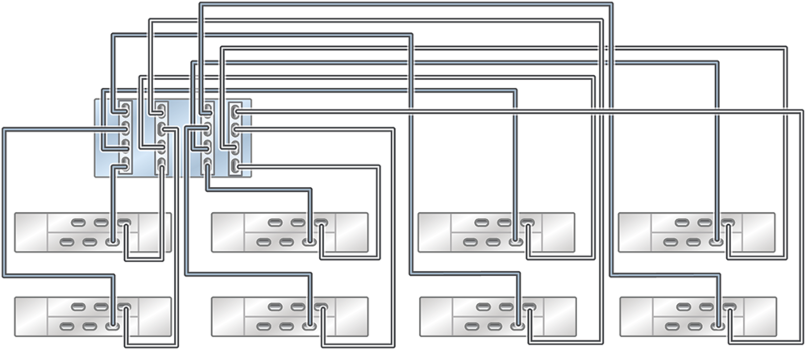

图 83  具有四个 HBA 且通过八个链连接到八个 DE2-24 磁盘机框的单机 ZS5-4 控制器

图 84  单个链中的多个磁盘机框
