ZS5-4 群集控制器到 DE3-24 磁盘机框（4 个 HBA）

下图显示了安装有四个 HBA 的 Oracle ZFS Storage ZS5-4 群集控制器支持的一部分配置。

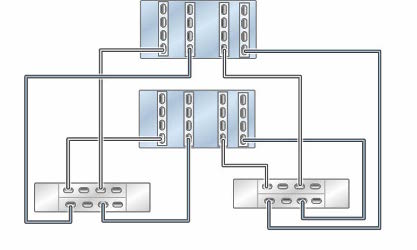

图 36  具有四个 HBA 且通过两个链连接到两个 DE3-24 磁盘机框的群集 ZS5-4 控制器

图 37  具有四个 HBA 且通过三个链连接到三个 DE3-24 磁盘机框的群集 ZS5-4 控制器

图 38  具有四个 HBA 且通过四个链连接到四个 DE3-24 磁盘机框的群集 ZS5-4 控制器

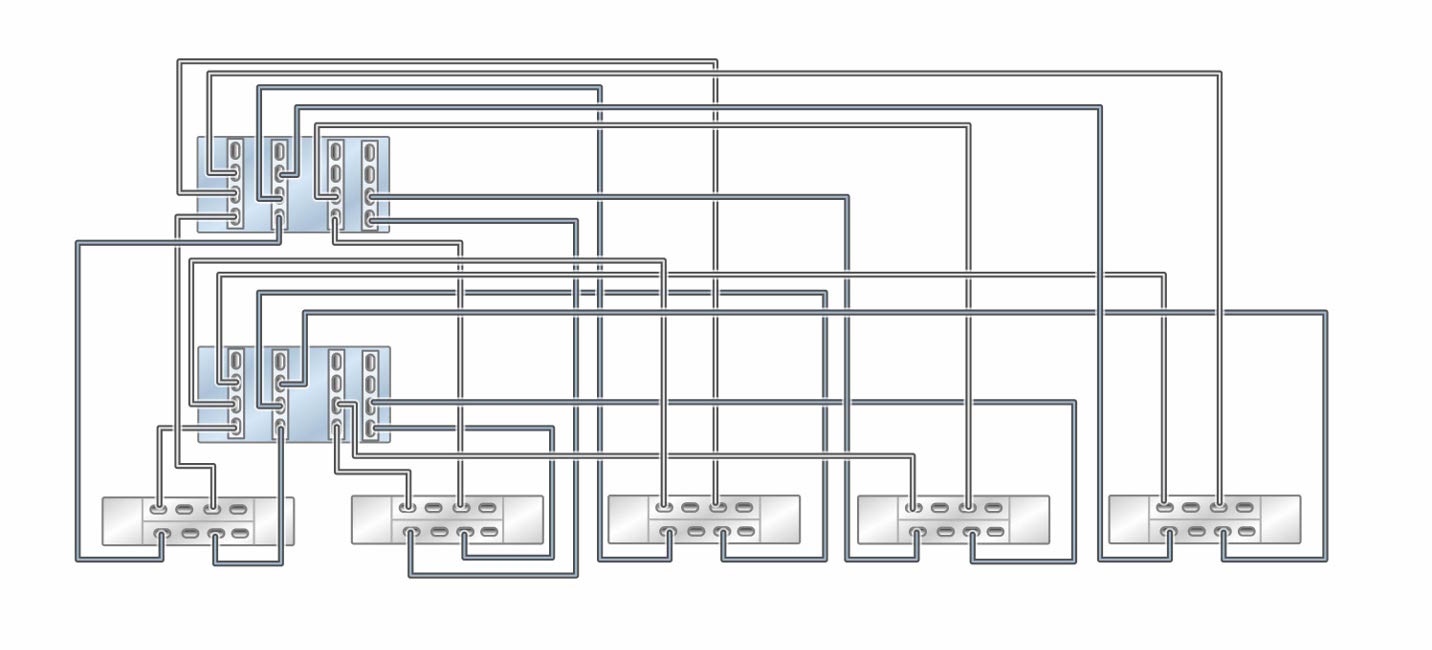

图 39  具有四个 HBA 且通过五个链连接到五个 DE3-24 磁盘机框的群集 ZS5-4 控制器

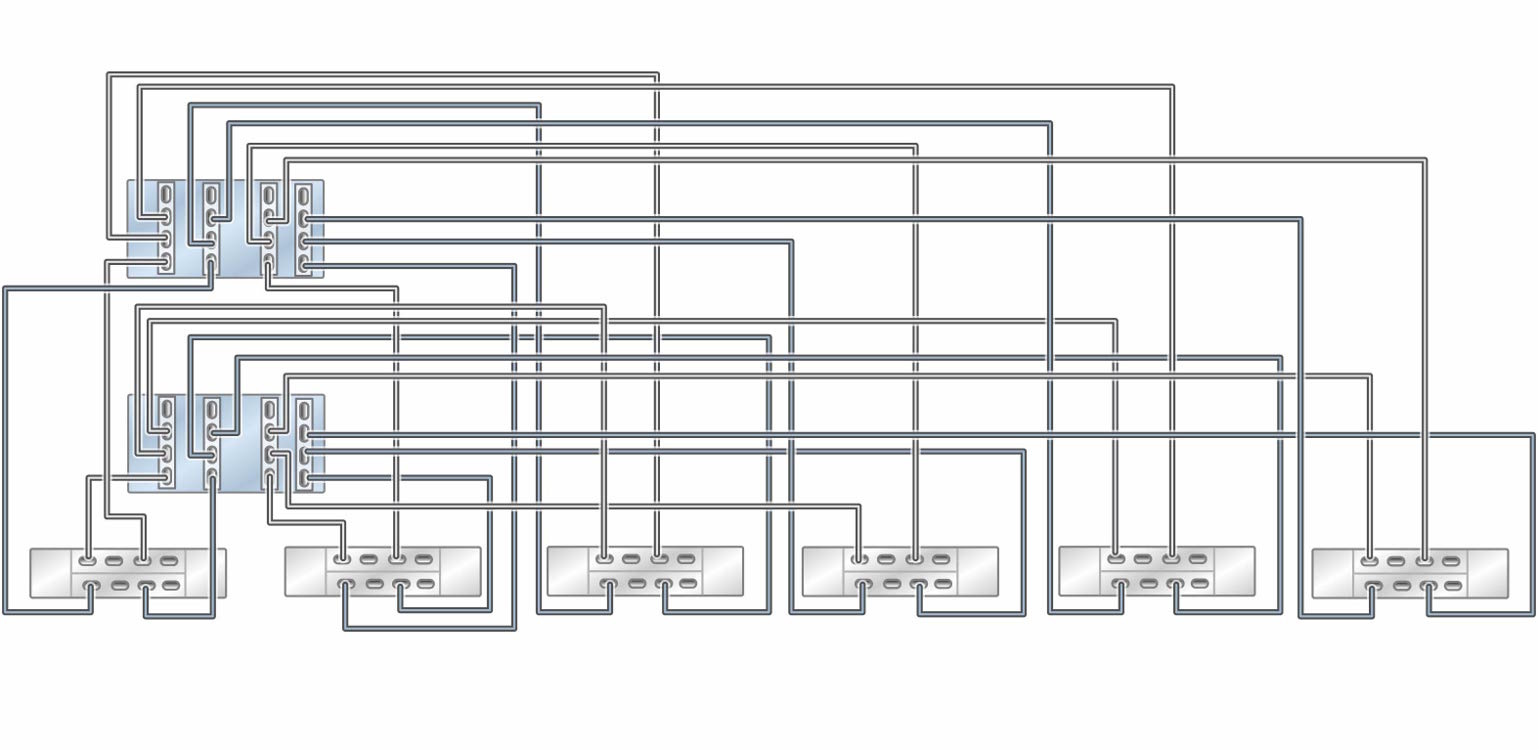

图 40  具有四个 HBA 且通过六个链连接到六个 DE3-24 磁盘机框的群集 ZS5-4 控制器

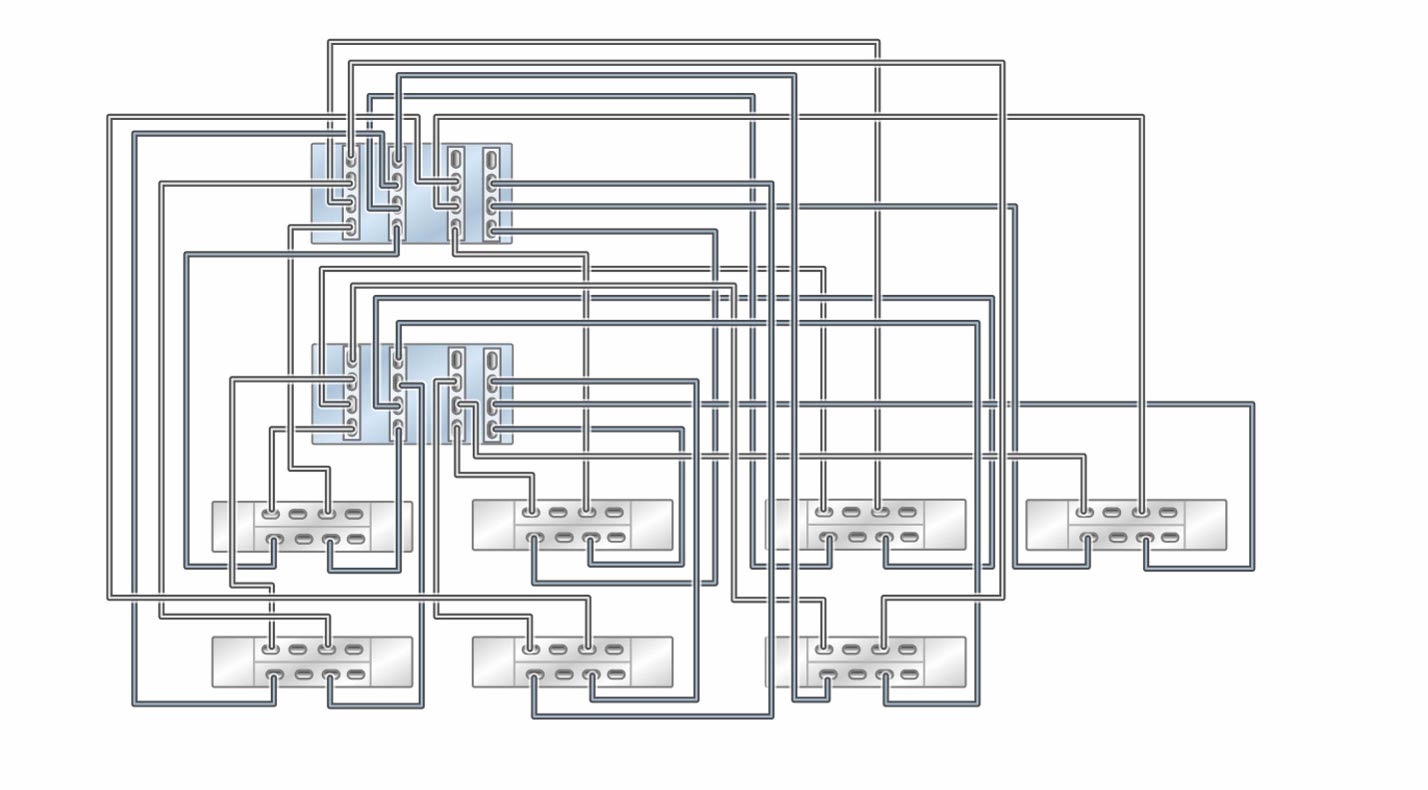

图 41  具有四个 HBA 且通过七个链连接到七个 DE3-24 磁盘机框的群集 ZS5-4 控制器

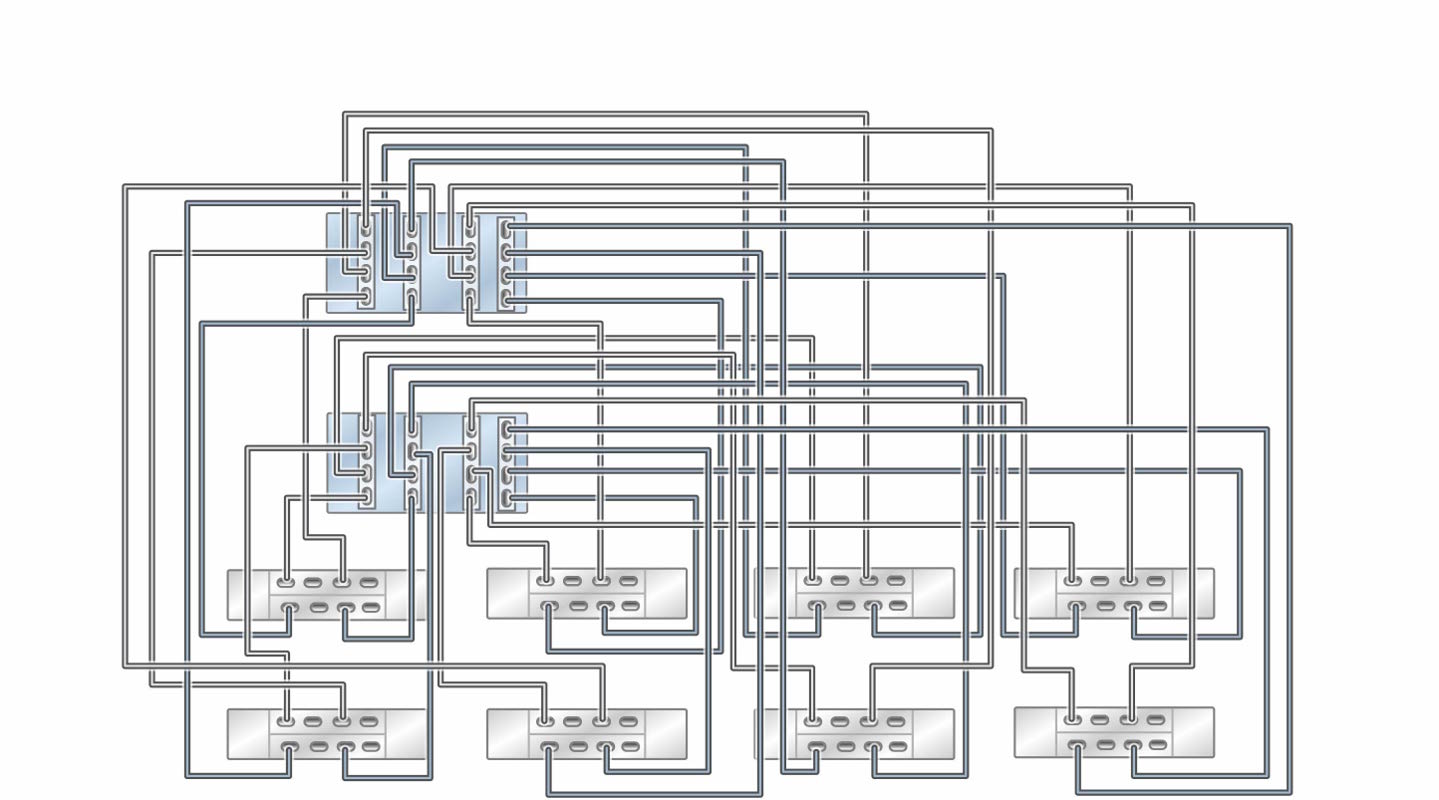

图 42  具有四个 HBA 且通过八个链连接到八个 DE3-24 磁盘机框的群集 ZS5-4 控制器
