7420 单机控制器到 DE2-24 磁盘机框（6 个 HBA）
下图显示了安装有六个 HBA 的 Oracle ZFS Storage 7420 单机控制器支持的一部分配置。
图 277 具有六个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的单机 7420 控制器
图 278 具有六个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的单机 7420 控制器
图 279 具有六个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的单机 7420 控制器
图 280 具有六个 HBA 且通过四个链连接到四个 DE2-24 磁盘机框的单机 7420 控制器
图 281 具有六个 HBA 且通过五个链连接到五个 DE2-24 磁盘机框的单机 7420 控制器
图 282 具有六个 HBA 且通过六个链连接到六个 DE2-24 磁盘机框的单机 7420 控制器

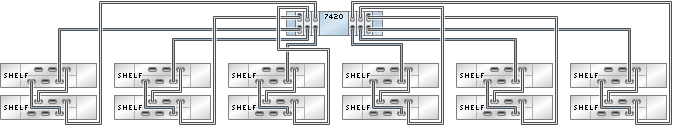

图 283 具有六个 HBA 且通过六个链连接到 12 个 DE2-24 磁盘机框的单机 7420 控制器
图 284 具有六个 HBA 且通过六个链连接到 36 个 DE2-24 磁盘机框的单机 7420 控制器
图 285 单个链中的多个磁盘机框
