Oracle ZFS Storage Appliance Racked System ZS5-4 概述

Oracle ZFS Storage Appliance Racked System ZS5-4 是预先装配好和预先已连接电缆的系统,它的基本机柜中包含两个群集 ZS5-4 控制器和最多八个 DE3-24C 磁盘机框。最多可以将三个扩展机柜连接到基本机柜,每个扩展机柜最多包含十个 DE3-24C 磁盘机框,因此总磁盘机框数可以达到 38 个。

配置的磁盘机框数为二的倍数以及半机架扩展:2 个磁盘机框(最少)、4、6、8、10、12、13(半机架)、14、16、18、20、22、23(半机架)、24、26、28、30、32、33(半机架)、34、36 和 38 个(最多)。每个 ZS5-4 控制器支持两个、三个或四个 SAS HBA 卡。然而,四个 SAS HBA 卡必须分别安装在每个 ZS5-4 控制器中以支持扩展机柜中的磁盘机框。

如果每个群集 ZS5-4 控制器包含四个 SAS HBA,则它们支持以下高可用性配置:

  • 基本机柜中有两个磁盘链,每个磁盘链包含四个磁盘机框,这样总磁盘机框数可以达到八个,以及

  • 一到三个扩展机柜,每个机柜支持两个磁盘链,每个磁盘链最多包含五个磁盘机框,这样一个扩展机柜中总磁盘机框数达到 10 个,两个扩展机柜中总磁盘机框数达到 20 个,或者三个扩展机柜中总磁盘机框数达到 30 个。

基本机柜是独立系统,并且预先已按照所需布线方法连接电缆。“布线表和图”部分说明了如何为预先装配好的系统布线,以及将来如何扩展系统。

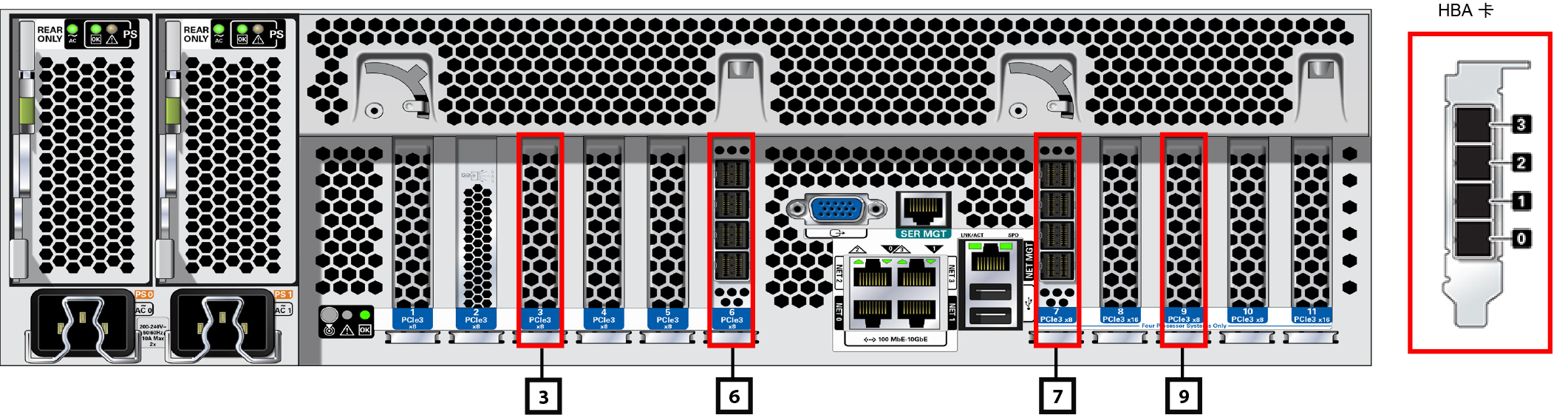

每个机柜包含 42 个机架单元 (rack unit, RU),其中 RU01 位于底部。每个 ZS5-4 控制器占用三个机架单元,其位置由最底部的机架单元编号表示。上面的控制器称为控制器 1 并且位于基本机柜中的 RU20 内,下面的控制器为控制器 0,并且位于 RU17 内。下图显示了每个 HBA 卡的插槽编号,以及每个卡中的端口号。

图 545  ZS5-4 后面板与 HBA 插槽编号

image:ZS5-4 后面板

每个 DE3-24C 磁盘机框占用四个机架单元,并且磁盘机框通常在机柜中自下而上进行安装,以保证稳定性。要提供更高的性能功能,请在基本机柜中自上而下交替排列磁盘链,每个磁盘链包含四个磁盘机框,组件之间留有空隙。因此,第一个磁盘机框位于 RU01,第二个磁盘机框位于 RU05,第三个磁盘机框位于 RU23,第四个磁盘机框位于 RU27,第五个磁盘机框位于 RU09,以此类推交替进行。如下图所示,DE3-24C 磁盘机框具有两个 I/O 模块 (I/O Module, IOM),每个 IOM 具有四个端口。在任何布线配置中,从来不使用端口 1 和端口 3。

图 546  Storage Drive Enclosure DE3-24C 后面板与 HBA 连接

image:Storage Drive Enclosure DE3-24C 后面板
