7420 群集控制器到 DE2-24 磁盘机框（4 个 HBA）
下图显示了安装有四个 HBA 的 Oracle ZFS Storage 7420 群集控制器支持的一部分配置。

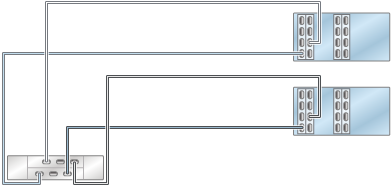

图 233 具有四个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的群集 7420 控制器

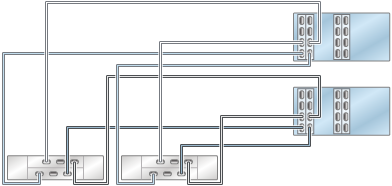

图 234 具有四个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的群集 7420 控制器

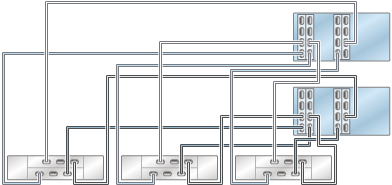

图 235 具有四个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的群集 7420 控制器

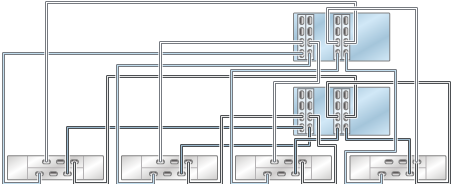

图 236 具有四个 HBA 且通过四个链连接到四个 DE2-24 磁盘机框的群集 7420 控制器

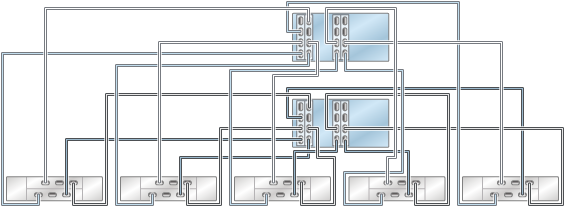

图 237 具有四个 HBA 且通过五个链连接到五个 DE2-24 磁盘机框的群集 7420 控制器

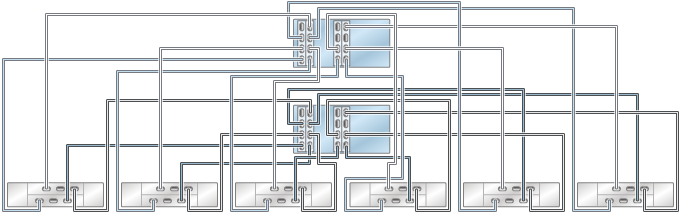

图 238 具有四个 HBA 且通过六个链连接到六个 DE2-24 磁盘机框的群集 7420 控制器

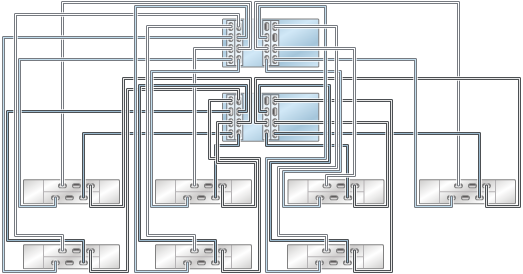

图 239 具有四个 HBA 且通过七个链连接到七个 DE2-24 磁盘机框的群集 7420 控制器

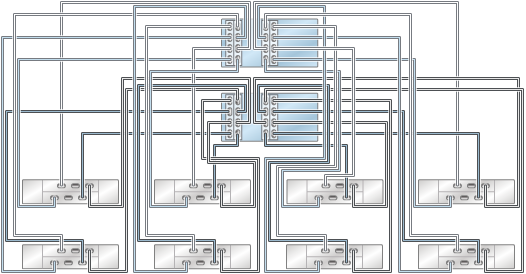

图 240 具有四个 HBA 且通过八个链连接到八个 DE2-24 磁盘机框的群集 7420 控制器

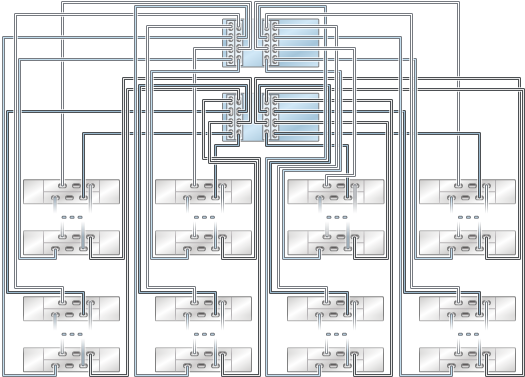

图 241 具有四个 HBA 且通过八个链连接到多个 DE2-24 磁盘机框的群集 7420 控制器
图 242 单个链中的多个磁盘机框
