7420 单机控制器到 DE2-24 磁盘机框（3 个 HBA）
下图显示了安装有三个 HBA 的 Oracle ZFS Storage 7420 单机控制器支持的一部分配置。
图 256 具有三个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的单机 7420 控制器
图 257 具有三个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的单机 7420 控制器
图 258 具有三个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的单机 7420 控制器

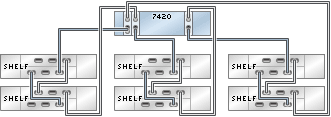

图 259 具有三个 HBA 且通过三个链连接到六个 DE2-24 磁盘机框的单机 7420 控制器

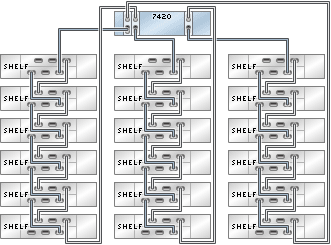

图 260 具有三个 HBA 且通过三个链连接到十八个 DE2-24 磁盘机框的单机 7420 控制器
图 261 单个链中的多个磁盘机框
