7420 群集控制器到 DE2-24 磁盘机框（5 个 HBA）
下图显示了安装有五个 HBA 的 Oracle ZFS Storage 7420 群集控制器支持的一部分配置。

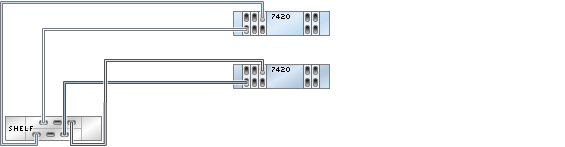

图 304 具有五个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的群集 7420 控制器
图 305 具有五个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的群集 7420 控制器

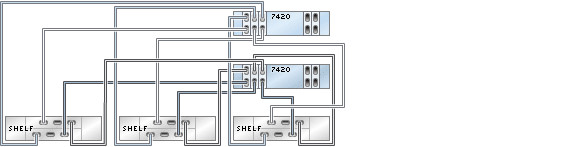

图 306 具有五个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的群集 7420 控制器

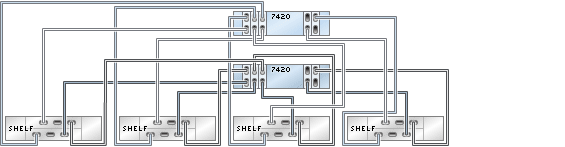

图 307 具有五个 HBA 且通过四个链连接到四个 DE2-24 磁盘机框的群集 7420 控制器

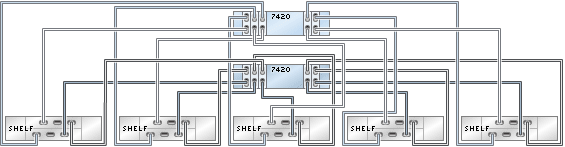

图 308 具有五个 HBA 且通过五个链连接到十个 DE2-24 磁盘机框的群集 7420 控制器

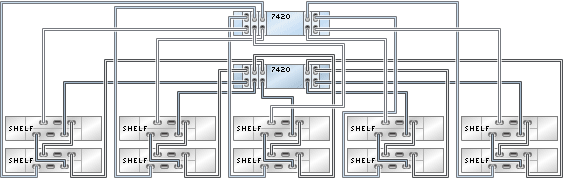

图 309 具有五个 HBA 且通过五个链连接到十个 DE2-24 磁盘机框的群集 7420 控制器

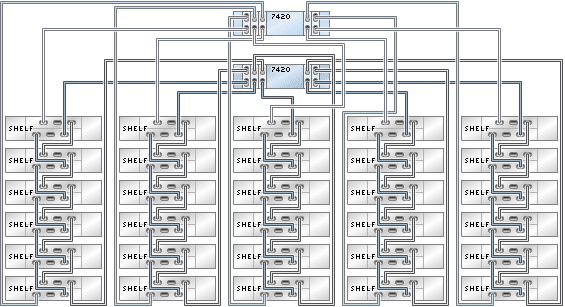

图 310 具有五个 HBA 且通过五个链连接到 30 个 DE2-24 磁盘机框的群集 7420 控制器
图 311 单个链中的多个磁盘机框
