ZS3-4 单机控制器到混合磁盘机框（3 个 HBA）
下图显示了安装有三个 HBA 的 Oracle ZFS Storage ZS3-4 单机控制器支持的一部分配置。
在控制器上使用混合磁盘机框需要满足以下条件：
-
控制器必须仅使用 4X4 端口 SAS-2 HBA
-
请勿在同一链中使用混合磁盘机框
注 - 有关端口位置，请参见《Oracle ZFS Storage Appliance 安装指南》中相应控制器的硬件概述部分。只有发行版 AK 2013.1.0 及更高版本支持 4X4 端口 SAS-2 HBA。

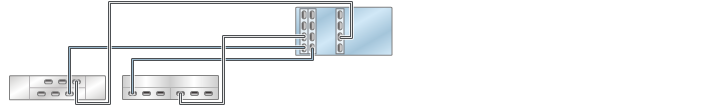

图 405 具有三个 HBA 且通过两个链连接到两个混合磁盘机框的单机 ZS3-4 控制器（DE2-24 显示在左侧）

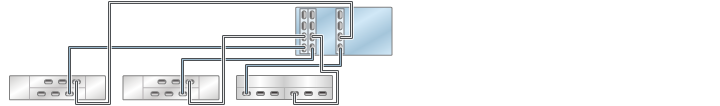

图 406 具有三个 HBA 且通过三个链连接到三个混合磁盘机框的单机 ZS3-4 控制器（DE2-24 显示在左侧）

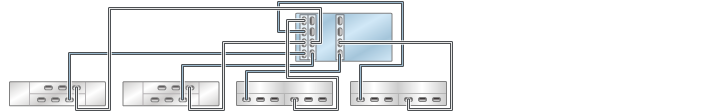

图 407 具有三个 HBA 且通过四个链连接到四个混合磁盘机框的单机 ZS3-4 控制器（DE2-24 显示在左侧）

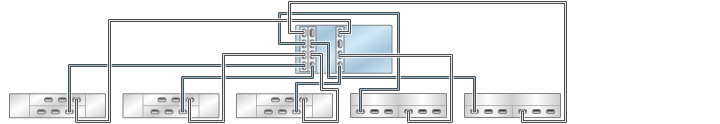

图 408 具有三个 HBA 且通过五个链连接到五个混合磁盘机框的单机 ZS3-4 控制器（DE2-24 显示在左侧）

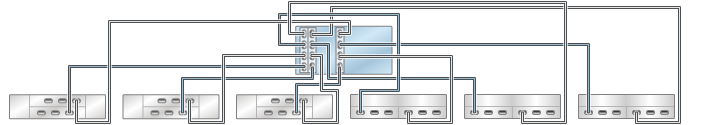

图 409 具有三个 HBA 且通过六个链连接到六个混合磁盘机框的单机 ZS3-4 控制器（DE2-24 显示在左侧）

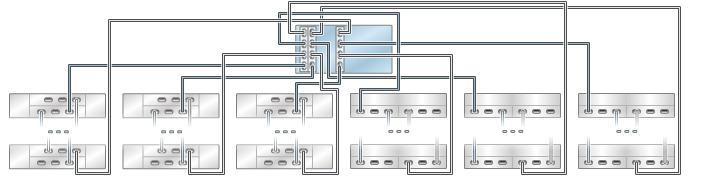

图 410 具有三个 HBA 且通过六个链连接到多个混合磁盘机框的单机 ZS3-4 控制器（DE2-24 显示在左侧）
图 411 单个链中的多个 DE2-24 磁盘机框
图 412 单个链中的多个 Sun Disk Shelf
