ZS5-4 群集控制器到 DE3-24 磁盘机框（3 个 HBA）
下图显示了安装有三个 HBA 的 Oracle ZFS Storage ZS5-4 群集控制器支持的一部分配置。

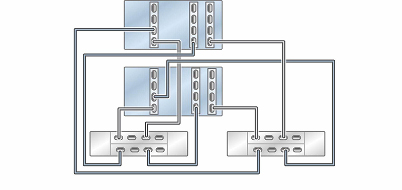

图 30 具有三个 HBA 且通过两个链连接到两个 DE3-24 磁盘机框的群集 ZS5-4 控制器
图 31 具有三个 HBA 且通过三个链连接到三个 DE3-24 磁盘机框的群集 ZS5-4 控制器

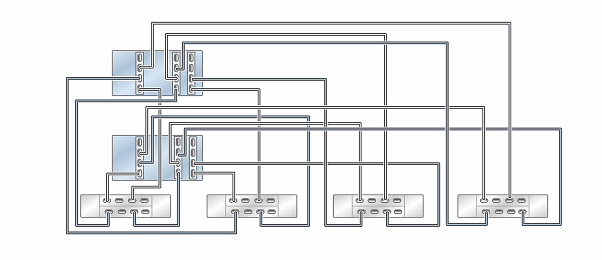

图 32 具有三个 HBA 且通过四个链连接到四个 DE3-24 磁盘机框的群集 ZS5-4 控制器

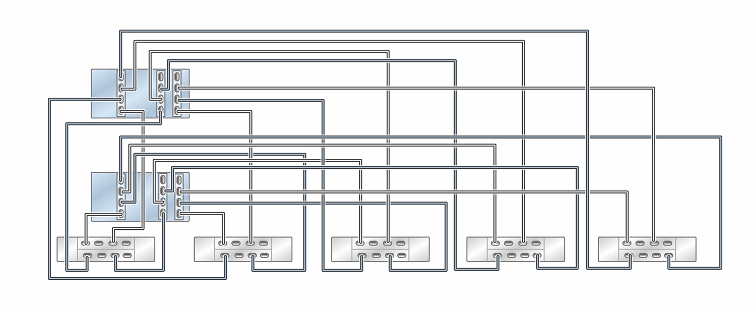

图 33 具有三个 HBA 且通过五个链连接到五个 DE3-24 磁盘机框的群集 ZS5-4 控制器

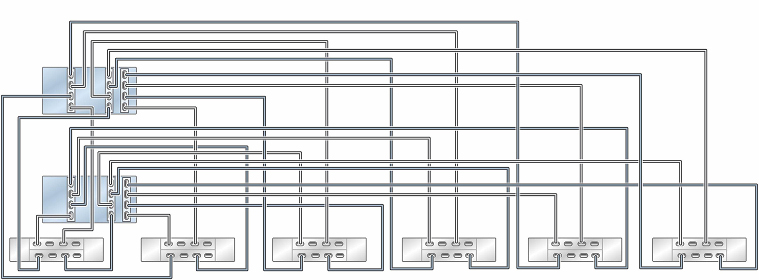

图 34 具有三个 HBA 且通过六个链连接到六个 DE3-24 磁盘机框的群集 ZS5-4 控制器
图 35 单个链中的多个磁盘机框
