7420 单机控制器到 Sun Disk Shelf（5 个 HBA）

下图显示了安装有五个 HBA 的 Oracle ZFS Storage 7420 单机控制器支持的一部分配置。

注 -  有关端口位置，请参见《Oracle ZFS Storage Appliance 安装指南》中相应控制器的硬件概述部分。

图 346  具有五个 HBA 且通过单个链连接到一个 Sun Disk Shelf 的单机 7420 控制器

image:图中显示了具有五个 HBA 且通过单个链连接到一个 Sun Disk Shelf 的 7420 单机控制器

图 347  具有五个 HBA 且通过两个链连接到两个 Sun Disk Shelf 的单机 7420 控制器

image:图中显示了具有五个 HBA 且通过两个链连接到两个 Sun Disk Shelf 的 7420 单机控制器

图 348  具有五个 HBA 且通过三个链连接到三个 Sun Disk Shelf 的单机 7420 控制器

image:图中显示了具有五个 HBA 且通过三个链连接到三个 Sun Disk Shelf 的 7420 单机控制器

图 349  具有五个 HBA 且通过四个链连接到四个 Sun Disk Shelf 的单机 7420 控制器

image:图中显示了具有五个 HBA 且通过四个链连接到四个 Sun Disk Shelf 的 7420 单机控制器

图 350  具有五个 HBA 且通过五个链连接到五个 Sun Disk Shelf 的单机 7420 控制器

image:图中显示了具有五个 HBA 且通过五个链连接到五个 Sun Disk Shelf 的 7420 单机控制器

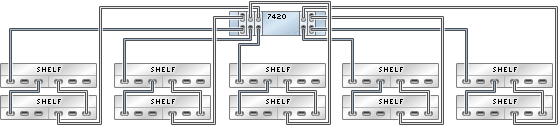

图 351  具有五个 HBA 且通过五个链连接到十个 Sun Disk Shelf 的单机 7420 控制器

image:图中显示了具有五个 HBA 且通过五个链连接到十个 Sun Disk Shelf 的 7420 单机控制器

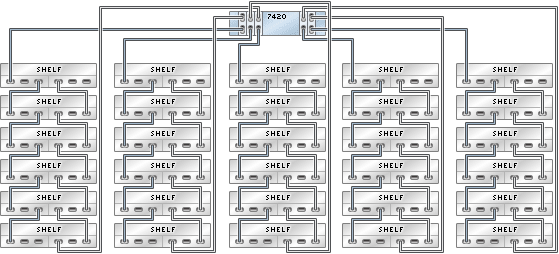

图 352  具有五个 HBA 且通过五个链连接到 30 个 Sun Disk Shelf 的单机 7420 控制器

image:图中显示了具有五个 HBA 且通过五个链连接到 30 个 Sun Disk Shelf 的 7420 单机控制器
