将磁盘机框用电缆连接在一起
使用以下过程将机架中的磁盘机框用电缆连接到一起。对于 DEx-24P 磁盘机框，每个磁盘机框随附一米（3.28 英尺）电缆。对于 DEx-24C 和 Sun Disk Shelf，包含两米（6.56 英尺）电缆。磁盘机框之间的最大电缆长度为三米（9.84 英尺）。
- 在布线入门中找到适用于您的系统的布线图。
-

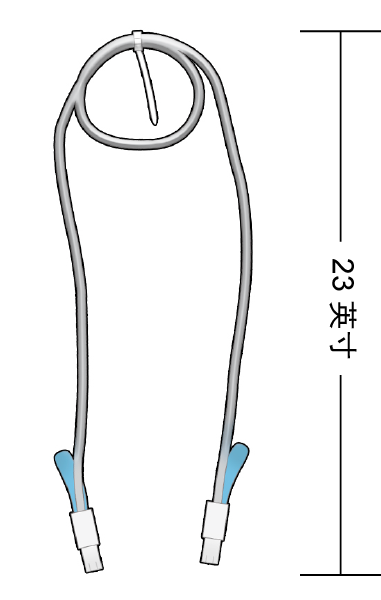

从磁盘机框电缆的中间开始，确定直径为 12.7 厘米（5 英寸）的松散环路的合适数目，然后如下图所示连接电缆束带将它们固定。
使用以下准则来创建环路：
-
1 米电缆长度－2 个环路
-
2 米电缆长度－3 个环路
-
3 米电缆长度－4 个环路
电缆束带和电缆末端之间的长度大约应为 0.58 米（23 英寸）。
-
-
面向机架的后面从最上面的磁盘机框开始，将电缆环路固定到机架中最靠近磁盘机框布线端口的一侧。
电缆束带应面向机架的后面以便使电缆长度达到最大。
- 将电缆上端延伸到机架滑轨，高出最上面的磁盘机框，并确保电缆留有充分的间隙来移除电源。
-
将该电缆末端连接到最上面的磁盘机框中的相应端口上。
请参阅相应的布线图来识别磁盘机框端口。
- 滑动垂直机架滑轨与机架侧面板之间的卷曲电缆，确保电缆束带仍然面向机架后面。
- 确认留有间隙来移除电源，然后将电缆的另一端连接到相应磁盘机框中的相应端口。
-
使用另一个电缆束带将电缆上端固定到稍微高出最上面的磁盘机框的机架滑轨装配孔上。

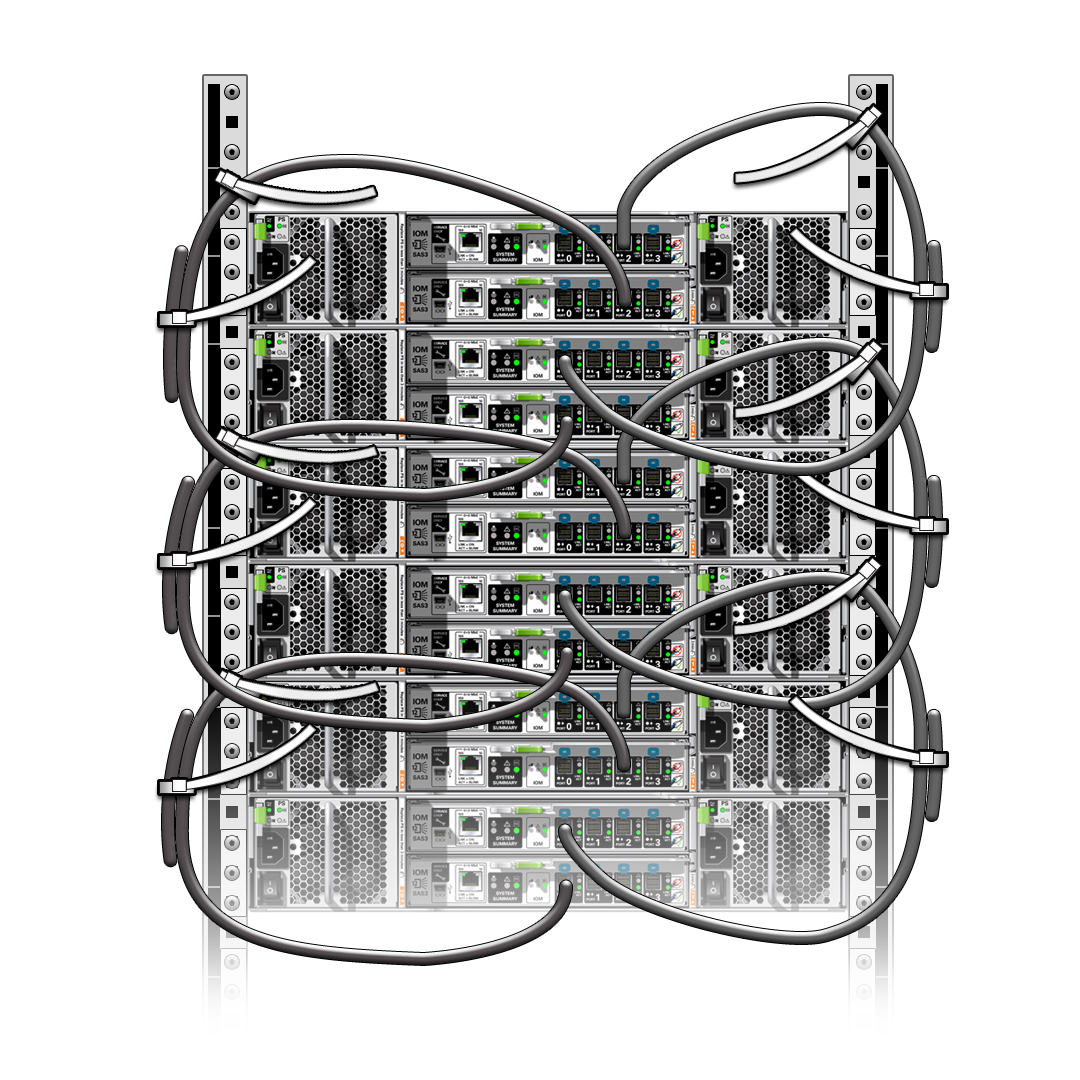

将 2U 磁盘机框用电缆连接在一起（显示出 DE3-24P）

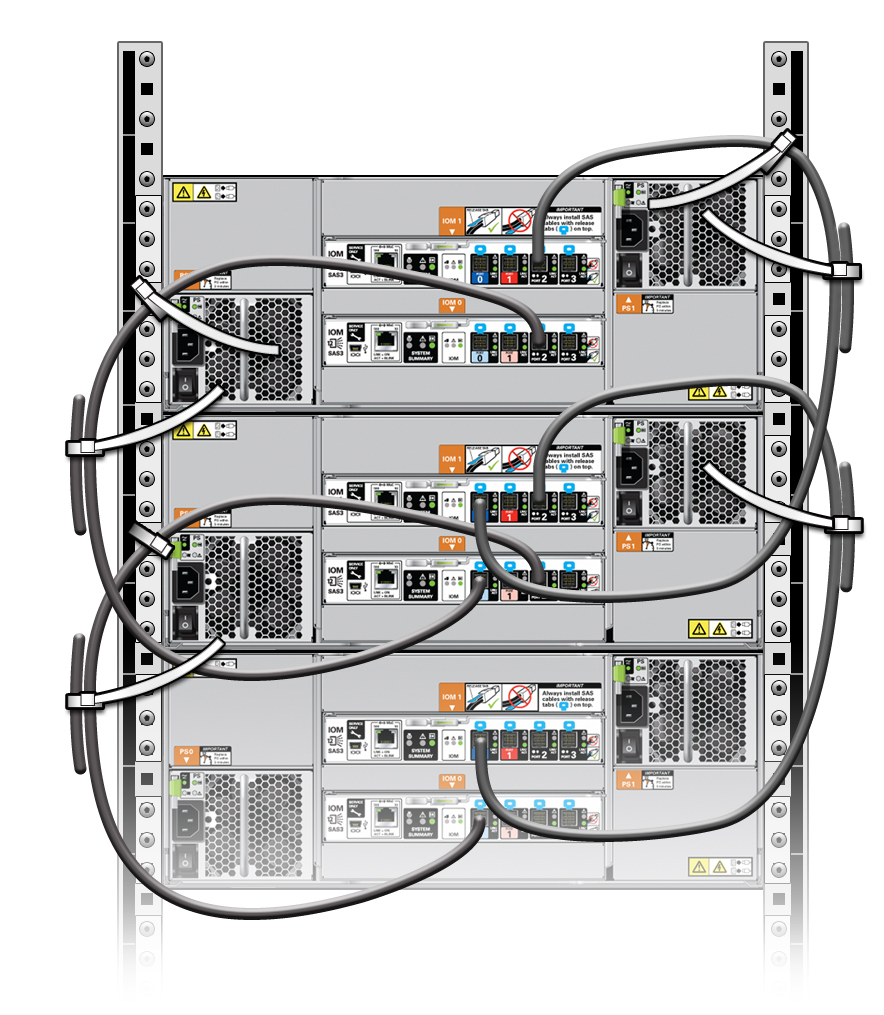

将 4U 磁盘机框用电缆连接在一起（显示出 DE3-24C）
-
对链中剩下的磁盘机框重复此过程，替换正确的磁盘机框。
同一侧上电缆束带结之间的距离保持为大约 20.32 厘米（8 英寸）。
- (u53ef选) 修剪多余的电缆束带。
- 对任何其他磁盘机框链重复此过程。
- 要将控制器连接到磁盘机框链，请参见相应的过程：
