连接群集电缆

群集接口卡提供了三条冗余链路，使两个控制器可以相互通信。群集 I/O 端口包括两条串行链路（0 和 1）和一条以太网链路。（请参见控制器群集 I/O 端口）必须先完成群集布线，然后再为任一控制器通电，并且必须先建立全部三条链路，然后才能继续配置。

开始之前

收集为了连接群集控制器而提供的三条以太网电缆。ZS5-x 群集电缆的长度为 2.5 米。其他控制器的群集电缆的长度为 1 米。如果自行提供以太网电缆，请确保它们是 5 类或更好的直通电缆并确保长度正确。

1. 连接每个控制器的群集串行端口以形成交叉样式：
   1. 在一个控制器的串行端口 0 和另一个控制器的串行端口 1 之间连接一条以太网电缆。
   2. 在一个控制器的串行端口 1 和另一个控制器的串行端口 0 之间再连接一条以太网电缆。

      串行端口之间的电缆形成交叉样式，如下图中所示。

2. 在每个控制器的以太网端口之间连接一条以太网电缆。

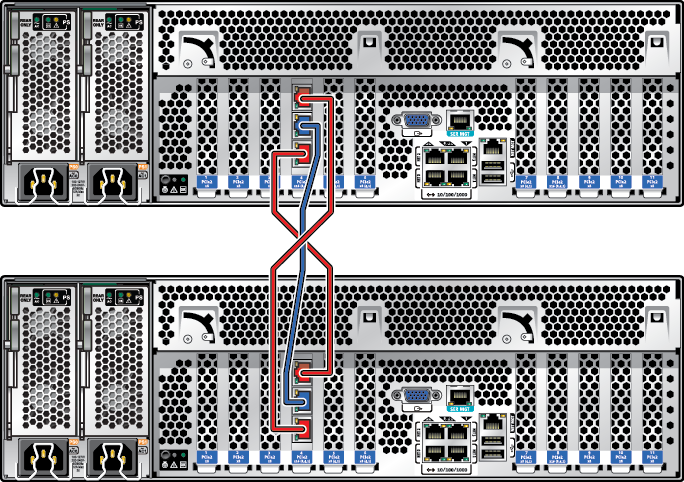

   下图显示了两个 ZS5-4 控制器之间的群集布线。

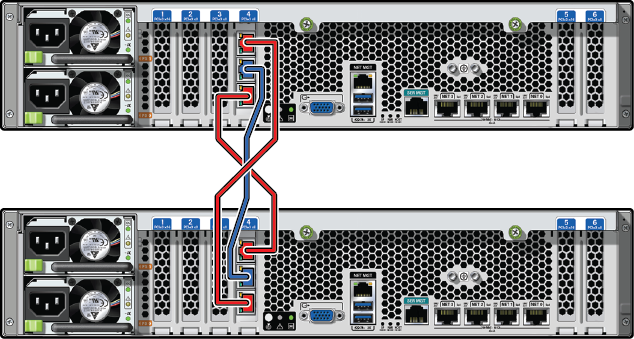

   下图显示了两个 ZS5-2 控制器之间的群集布线。

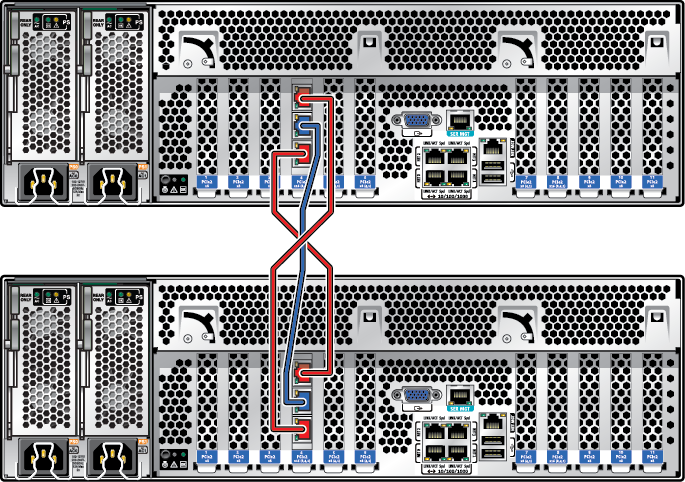

   下图显示了两个 ZS4-4 控制器之间的群集布线。




   ---

   注 -  ZS3-4 和 7420 的群集卡安装在群集插槽中，如《Oracle ZFS Storage Appliance 客户服务手册》中每个控制器的硬件概述中所述。

   ---

   下图显示了两个 ZS3-2 控制器之间的群集布线。
