背面パネルのコンポーネント

背面パネルはスイッチのデータケーブルを接続する側です。スイッチのこちら側は暖かい通路に取り付けます。

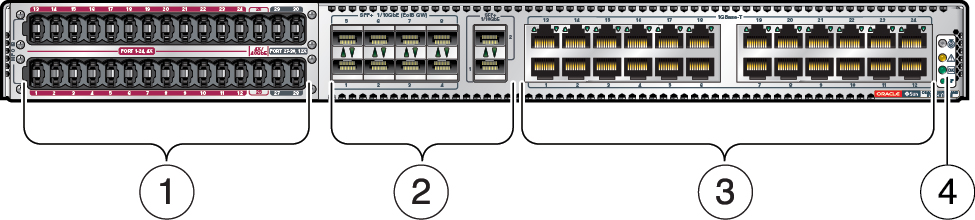

番号 説明 1 PrizmMT コネクタ: ポート 1 - 24 – IB 4x (マゼンタ色のハウジング) ポート 25 および 26 – IB 4x または 10GbE (マゼンタ色のハウジング) ポート 27 - 30 – IB 12x (黒色のハウジング) 2 SFP+ コネクタ ポート 1 - 8 (左) – 10GbE Ethernet オーバーレイネットワーク (IB スイッチチップ) ポート 1 および 2 (右) – 10GbE ネットワーク管理アップリンク (Ethernet スイッチチップ) 注 -  1 および 2 のラベルが付けられている右端の 2 つのコネクタは、ネットワーク管理に使用することもできます。 3 RJ-45 コネクタ – これらのコネクタのいずれかをネットワーク管理に使用できます。 4 シャーシステータス LED
