スイッチの設置
-
このタスクとともに実行する必要のある、前提条件およびそのあとの設置タスクを確認します。
設置タスクの概要を参照してください。
-

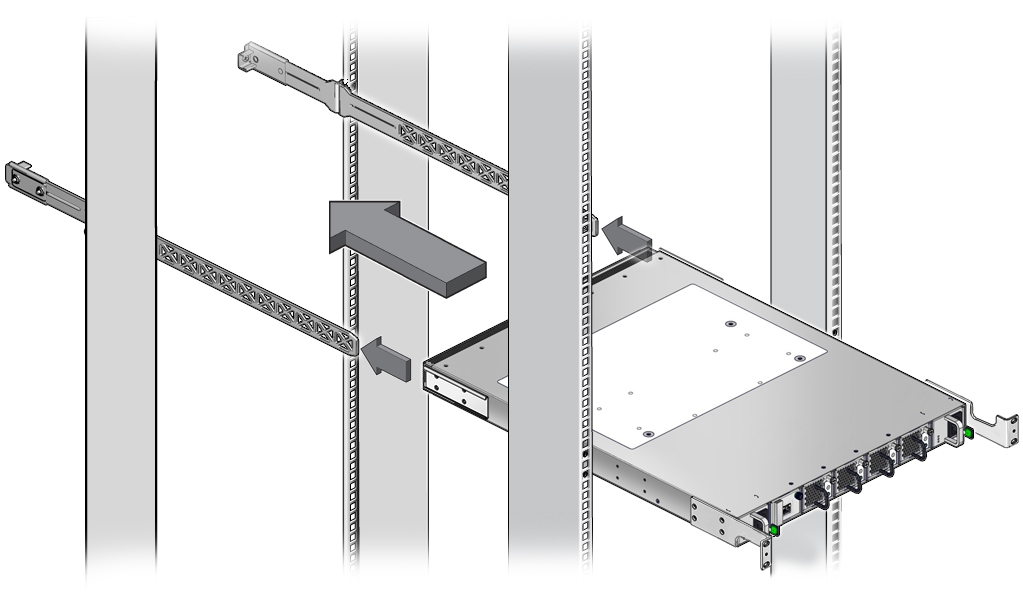

スイッチを慎重に持ち上げて、ラックの前面から後方にスライドさせます。
長いレールの両端をスイッチシャーシの背面にある C 型チャネル留め具に確実にスライドさせるようにしてください。
-

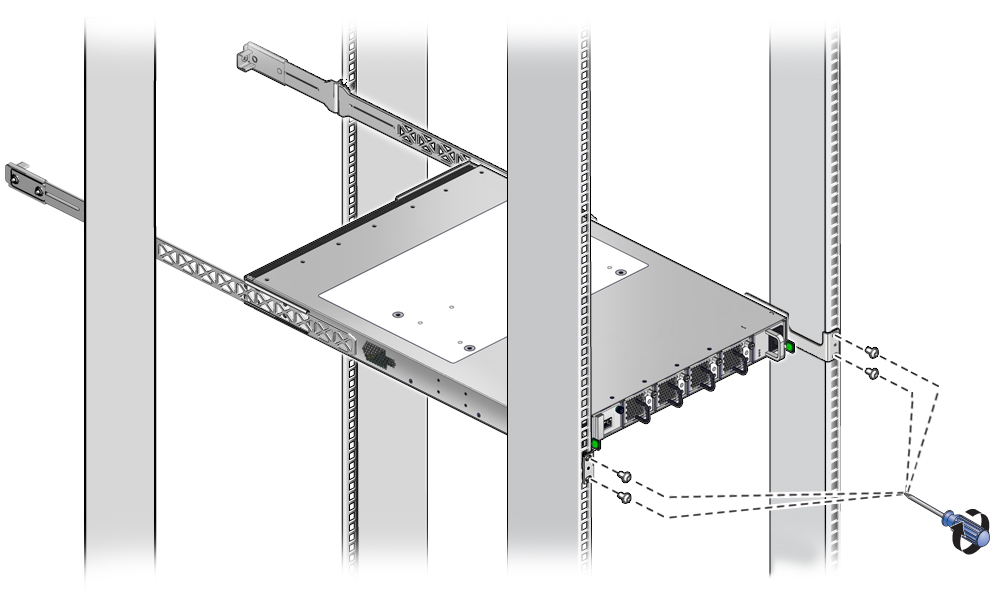

プラスのねじ回し (Phillips の 2 番) を使用して、スイッチシャーシの前面を各側に 2 本の M6x12 ねじを使用して前面ラックポストに保持します。
注 - この時点ではねじを完全に締め付けないでください。
-

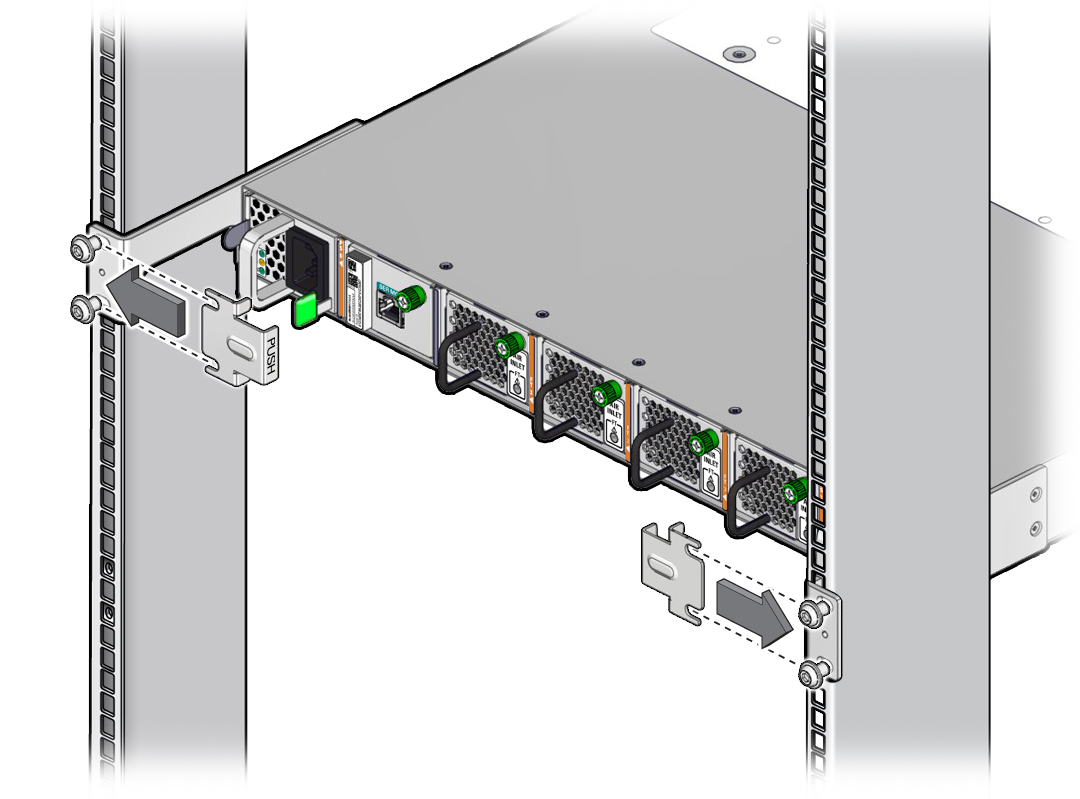

緩んだねじの下に、爪がラックを指すようにしてスナップ留め具をスライドさせます。
-

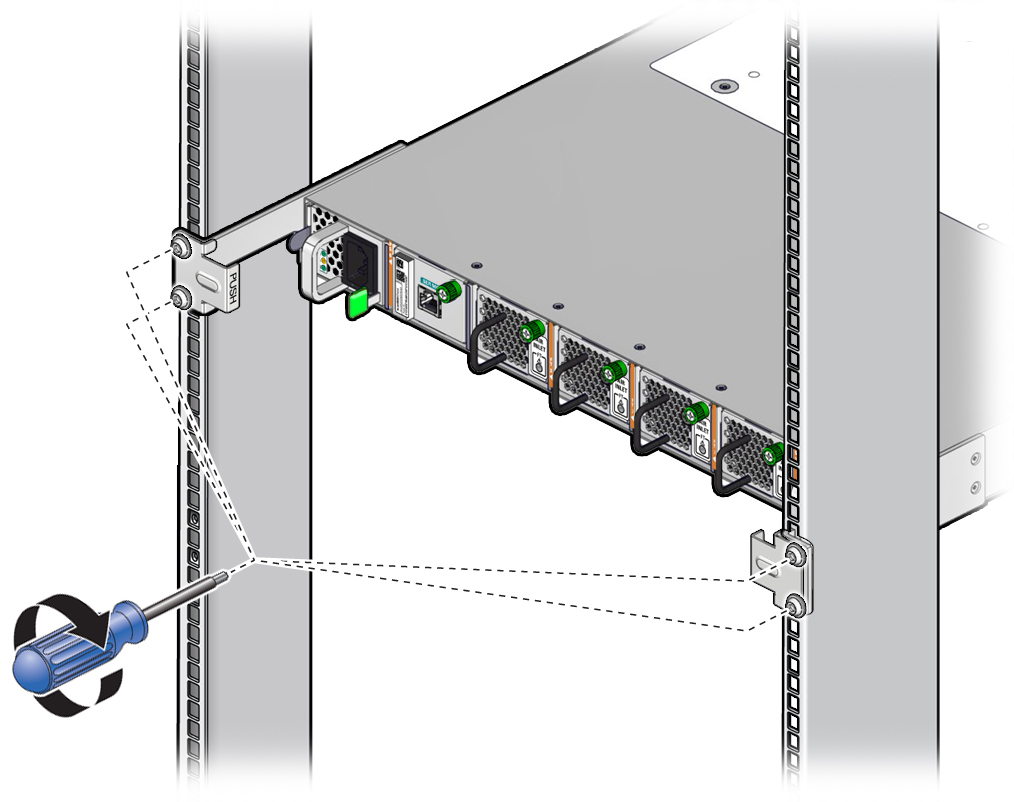

スナップ留め具に浮き出し印刷された単語 PUSH を押しながら、ねじを完全に締めます。
- 反対側のスナップ留め具について同様に繰り返します。
-
CMB を取り付けます。
CMB の取り付けを参照してください。
