SER MGT ケーブルの接続

1. このタスクとともに実行する必要のある、前提条件およびそのあとの設置タスクを確認します。

   設置タスクの概要を参照してください。

2. 次の手順を確認します。
   • SER MGT ケーブルが常時接続である場合は、Step 3 に進みます。
   • SER MGT 接続が取り付けのための一時的なものでしかない場合は、Step 5 に進みます。
3. エアダクト構成部品の側面の開口部に SER MGT ケーブルの端を通します。
   • SER MGT ケーブルが左側にある場合は、ケーブルを外側から通して、左側の開口部 (Oracle ロゴがない方) から中心に通します。
   • SER MGT ケーブルが右側にある場合は、ケーブルを外側から通して、右側の開口部 (Oracle ロゴがある方) から中心に通します。


4. エアダクト構成部品にケーブルをさらに引き込んでたるみをなくします。

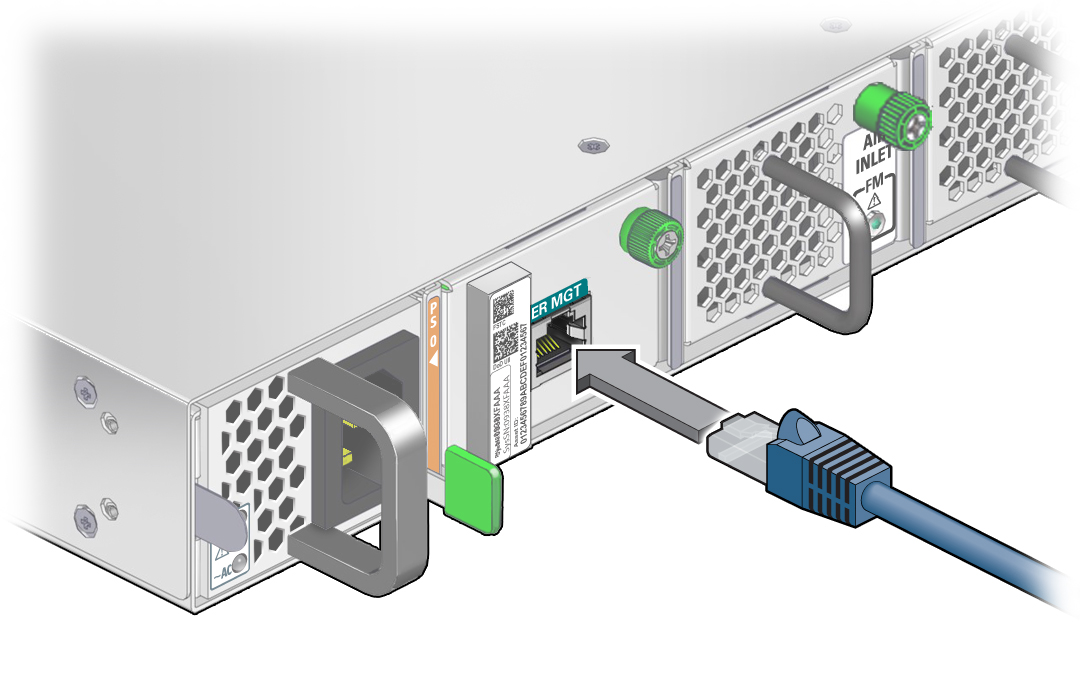

5. スイッチの前面左側の電源装置の近くにある SER MGT ソケットに RJ-45 コネクタを合わせます。

   ソケットの爪は上側にあります。



6. カチッと音がするまでコネクタをソケットに挿入し、その位置に固定します。
7. SER MGT ケーブルのもう一方の端をシリアルデバイスに接続します。

   SER MGT ポートへのシリアル管理デバイスの接続を参照してください。
