スイッチの留め具の取り付け

1. このタスクとともに実行する必要のある、前提条件およびそのあとの設置タスクを確認します。

   設置タスクの概要を参照してください。

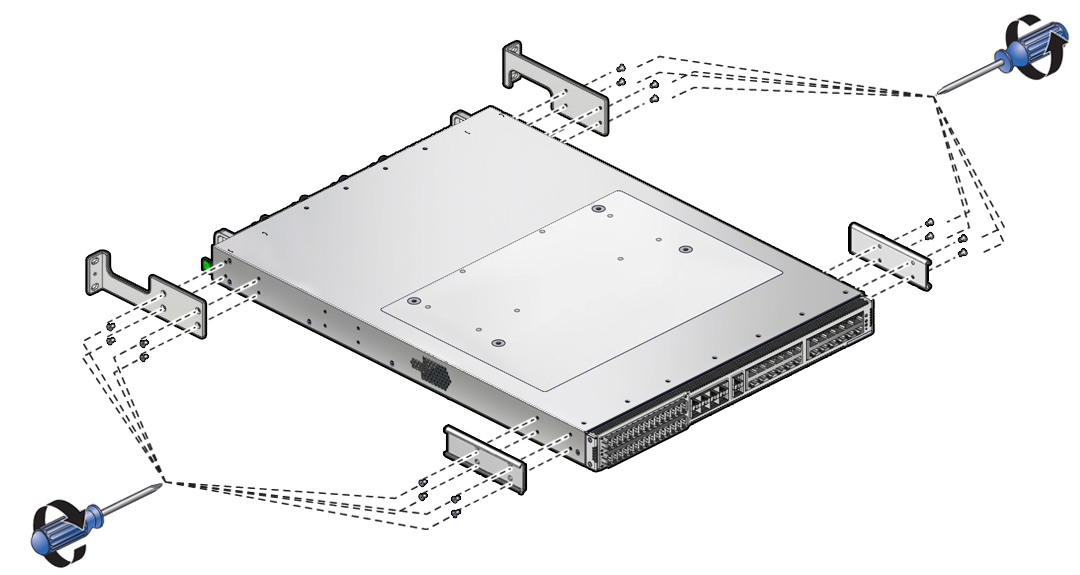

2. プラスのねじ回し (Phillips の 1 番) を使用して、長い前面留め具 (切り欠きあり) を各側に 4 本の M3x6 平頭ねじを使用してスイッチの前面に取り付けます。

   長い前面固定部品のフランジがスイッチの外側を向くようにします。



3. C 型チャネル留め具を各側に 4 本の M3x6 平頭ねじを使用してスイッチに取り付けます。

   各 C 型チャネル留め具の端がシャーシの背面からでないようにします。

4. ケーブル管理エクステンダを組み立てます。

   ケーブル管理エクステンダの組み立てを参照してください。
