ケーブル管理エクステンダの組み立て
-
このタスクとともに実行する必要のある、前提条件およびそのあとの設置タスクを確認します。
設置タスクの概要を参照してください。
-

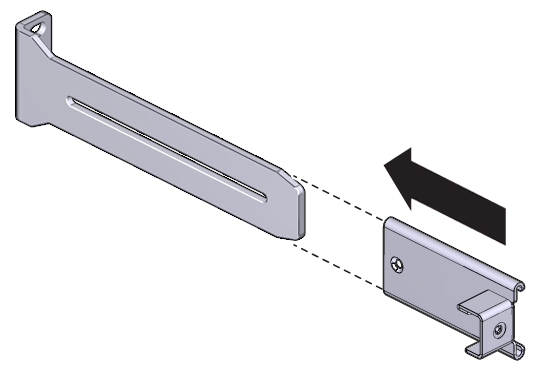

留め具の爪がエクステンダのフランジの逆側になるように、取り付け留め具をエクステンダにスライドさせます。
爪の開いている側をフランジに向けます。爪の平らな側をエクステンダの後方に向けます。

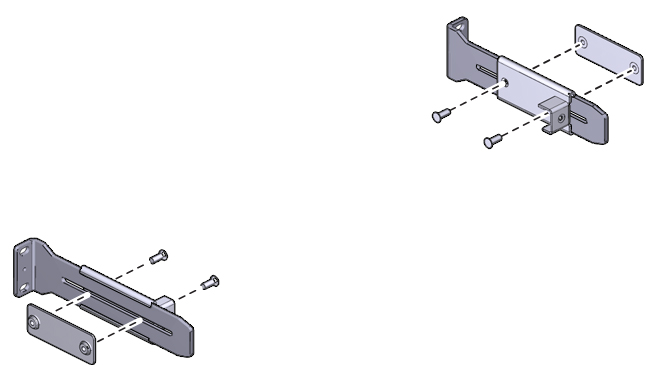

- エクステンダのフランジ側に取り付けプレートを置きます (取り付け留め具の逆側)。
-
2 本の M4x10 平頭ねじを使用して、フランジからもっとも遠い位置で取り付け留め具とプレートでエクステンダを挟みます。
- プラスのねじ回し (Phillips の 1 番) を使用して、2 本のねじを締め付けます。
- ほかのケーブル管理エクステンダについて、Step 2 からStep 5 を繰り返します。
-
エアダクト構成部品を準備します。
エアダクト構成部品の準備を参照してください。
