CMB へのケーブルの固定
-
このタスクとともに実行する必要のある、前提条件およびそのあとの設置タスクを確認します。
設置タスクの概要を参照してください。
-

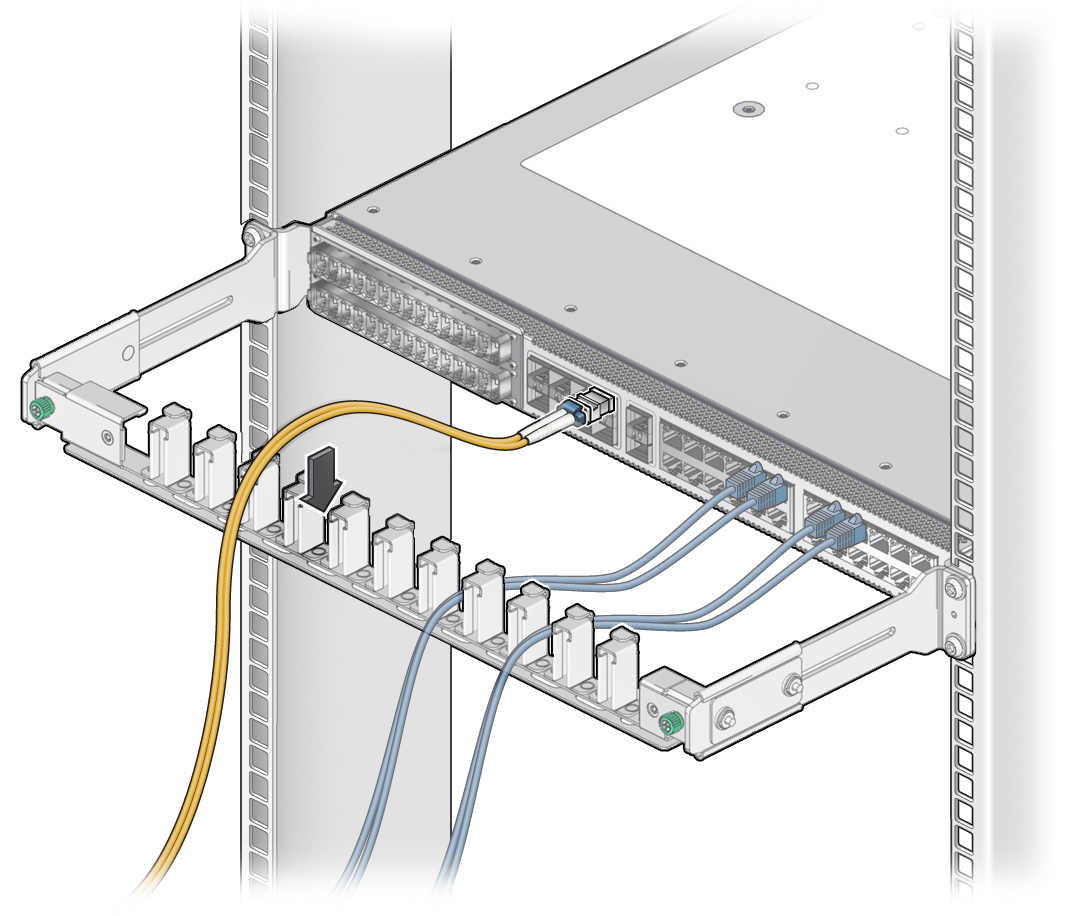

RJ-45、SFP+、および PrizmMT ケーブルをスイッチに接続するとき、ケーブルを CMB の使用可能なスロットに通します。
-

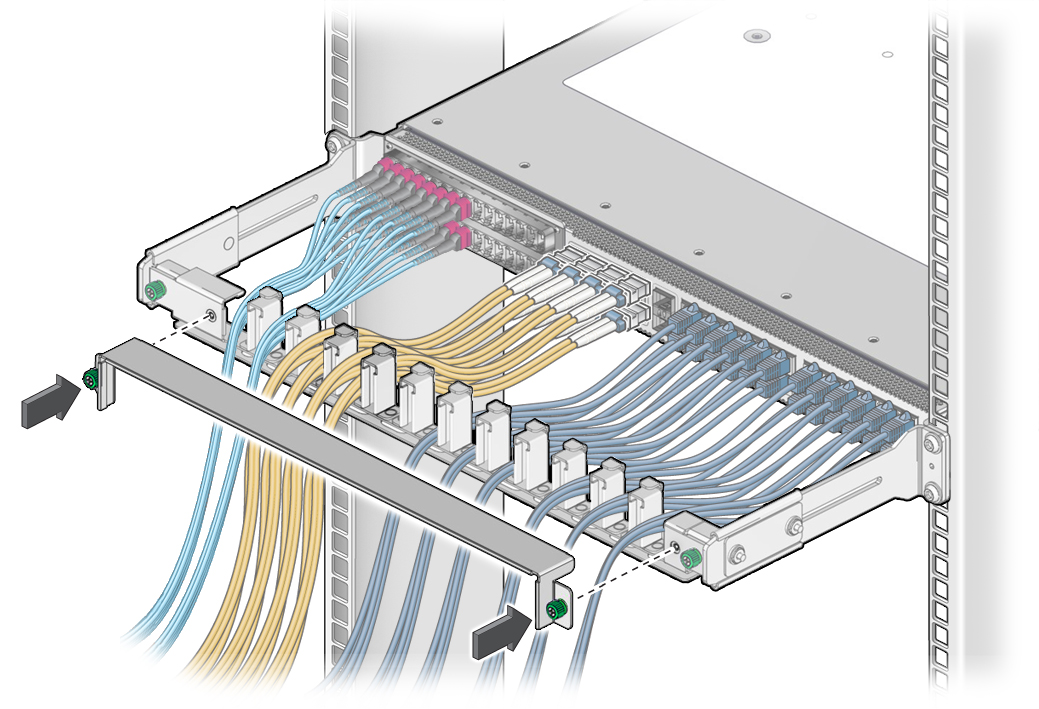

すべてのケーブルを通したら、CMB のカバーを取り付けて、つまみねじを締め付けます。
-
ほかのケーブルと干渉しない、スイッチやほかのシステムの保守の邪魔にならない経路で、データケーブルを配線します。
面ファスナーストラップを使用して、ケーブルを束ねて固定します。
注 - ケーブルを束ねたり固定したりするために結束バンドを使用すると、ケーブル内部のファイバが損傷するため、結束バンドは使用しないでください。 -
スイッチに接続するために、電源コードおよび SER MGT ケーブルを引き出します (以前に配線されている場合)。
電源コードおよび SER MGT ケーブルを引き出すを参照してください。
