PrizmMT ケーブルの接続

1. このタスクとともに実行する必要のある、前提条件およびそのあとの設置タスクを確認します。

   設置タスクの概要を参照してください。

2. ケーブルを取り付ける PrizmMT ソケットからフィラープラグ (取り付けられている場合) を取り外し、ソケットを目視で点検します。

   ソケットはきれいで、汚れまたはゴミが付いていないようにします。

3. ソケットが汚れている場合はきれいにします。
   1. PrizmMT クリーナの端からアダプタを取り外します。
   2. クリーナの先端をソケットに挿入します。
   3. クリーナをソケット内で何回か往復させて、クリーニングクロスを内側に送ります。
   4. ソケットからクリーナを取り外し、きれいになったことを確認します。
   5. ファイバがまだ汚れている場合は、Step 2 から繰り返します。
   6. PrizmMT クリーナの端にアダプタを取り付けます。
4. ケーブルのコネクタから保護キャップを取り外して、コネクタを目視で点検します。

   コネクタはきれいで、汚れまたはゴミが付いていないようにします。

5. コネクタが汚れている場合はきれいにします。
   1. PrizmMT クリーナの端にあるアダプタのふたを開きます。
   2. アダプタにコネクタを挿入します。
   3. コネクタをアダプタに対して押し込むことにより、クリーナを何回か往復させて、クリーニングクロスを内側に送ります。
   4. アダプタからコネクタを取り外し、きれいになったことを確認します。
   5. ファイバがまだ汚れている場合は、Step 8 から繰り返します。
   6. PrizmMT クリーナの端にあるアダプタのふたを閉じます。

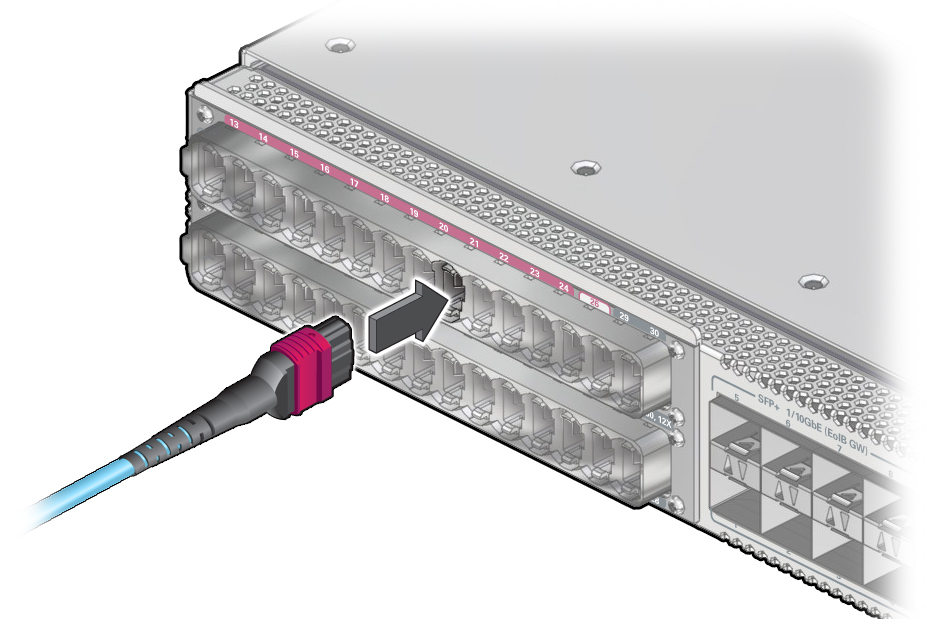

6. 接続する位置に PrizmMT コネクタを合わせます。

7. コネクタが戻らなくなるのを感じるまで、ソケットに PrizmMT コネクタをしっかり押し込みます。
8. ケーブルを CMB のスロットに通します。
9. 接続する各ケーブルについて、Step 2 からStep 8 を繰り返します。
10. 次のタスクを確認します。
    • 必要な場合は、SFP+ ケーブルを接続します。

      SFP+ ケーブルの接続を参照してください。

    • CMB にケーブルを固定します。

      CMB へのケーブルの固定を参照してください。
