CMB の取り付け

1. このタスクとともに実行する必要のある、前提条件およびそのあとの設置タスクを確認します。

   設置タスクの概要を参照してください。

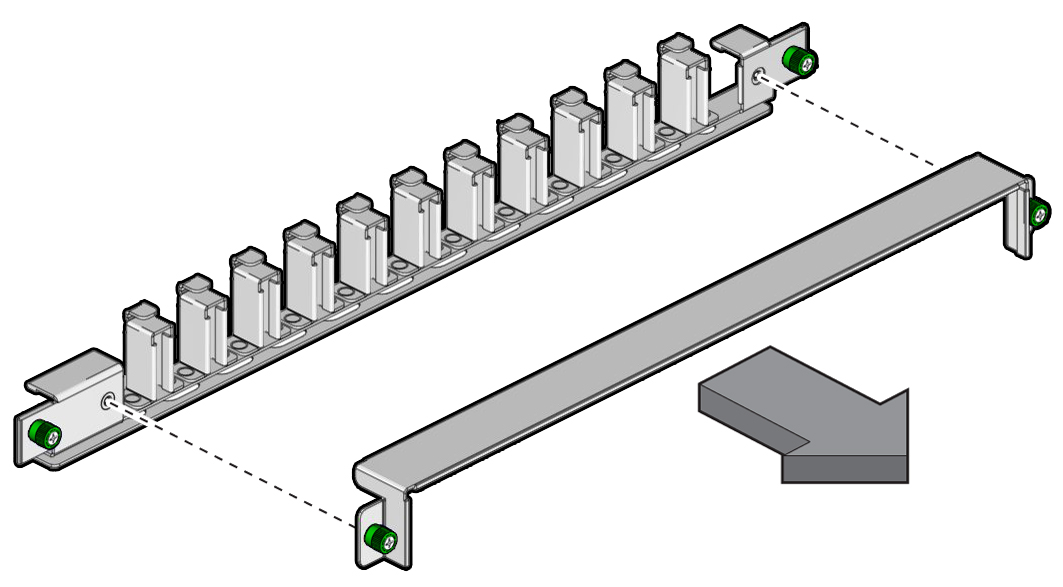

2. カバーが取り付けられている場合は、カバーを CMB に固定する 2 本の脱落防止機構付きのつまみねじを緩めて、カバーを取り外します。

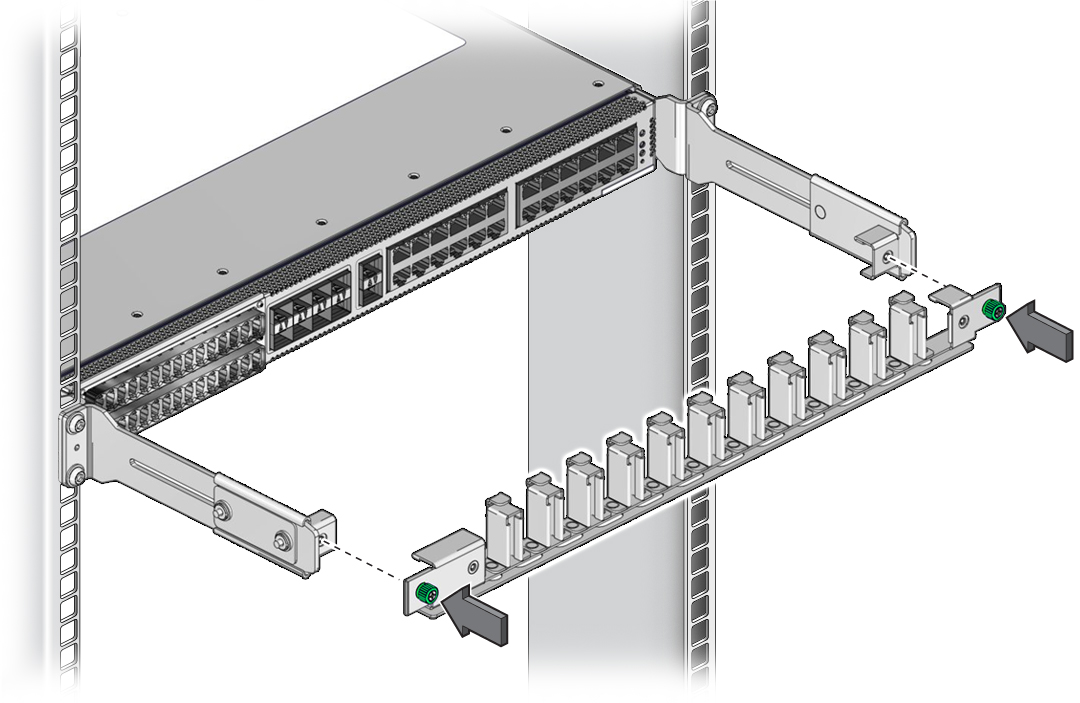

3. スイッチの背面にある取り付け留め具の爪に CMB を取り付け、CMB の両側にあるつまみねじを締め付けます。

4. 次のタスクを確認します。
   • SFP+ 光ケーブルを組み立てる必要がある場合は、ここで行います。

     SFP+ ケーブルの組み立てを参照してください。

   • ケーブルの組み立てが必要ない場合は、スイッチにケーブルを配線します。

     ケーブルの配線を参照してください。
