ケージナットの取り付け

1. このタスクとともに実行する必要のある、前提条件およびそのあとの設置タスクを確認します。

   設置タスクの概要を参照してください。

2. スイッチを取り付ける位置を決定します。

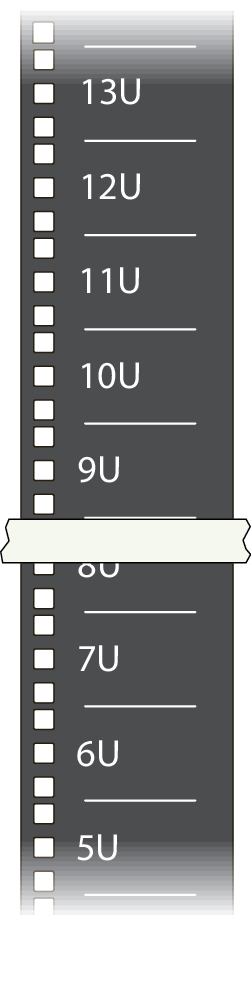

3. 各ラックポストのこの位置にマスキングテープでマークします。


   ラックの下から取り付け位置までのラックユニットの数を数えると、ほかのラックポストをマークするときに役立ちます。

4. 8 つのケージナットをラックに取り付けます (ラックポストごとに 2 つのケージナット)。

   ---

   注 -  ラックポストの各 RU の取り付け位置には角穴が 3 つあります。スイッチの取り付けの場合、中央の穴にケージナットは必要はありません。

   ---

   1. フランジが右と左に来るようにしてケージナットを角穴に合わせます。
   2. 外側のフランジを角穴に挿入します。

   3. ケージナット取り付け工具またはマイナスのねじ回しをガイドとして使用し、内側のフランジを押さえて角穴に押し込みます。
   4. フランジからケージナット取り付け工具またはマイナスのねじ回しを引き抜きます。
   5. 各ケージナットについて、Step 1 からStep 4 を繰り返します。
5. ラックマウントハードウェアを取り付けます。

   ラックマウントハードウェアを取り付けるを参照してください。
