Ejemplo: Uso de las configuraciones resistentes y no resistentes

Puede utilizar las configuraciones con dominios resistentes y no resistentes.

En la siguiente figura, se muestra que el dominio de E/S A y un dominio de E/S C no son resistentes debido a que no usan rutas múltiples. El dominio de E/S A tiene una función virtual y el dominio de E/S C tiene un dispositivo de E/S directo.

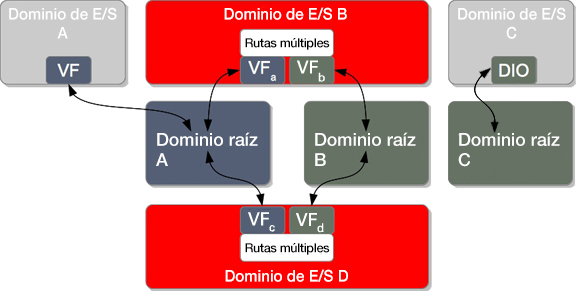

Figura 4  Configuración con dominios de E/S resistentes y no resistentes

Los dominios de E/S B y D son resistentes. Los dominios de E/S A, B y D dependen de un dominio raíz A. Los dominios de E/S B y D dependen de dominio raíz B. El dominio de E/S C depende de un dominio raíz C.

Si se interrumpe el dominio raíz A, se interrumpe también el dominio de E/S A. Sin embargo, los dominios de E/S B y D conmutan por error a rutas de acceso alternativas y siguen ejecutando aplicaciones. Si se interrumpe el dominio raíz C, el dominio de E/S C falla del modo especificado por el valor de la propiedad failure-policy del dominio raíz C.
