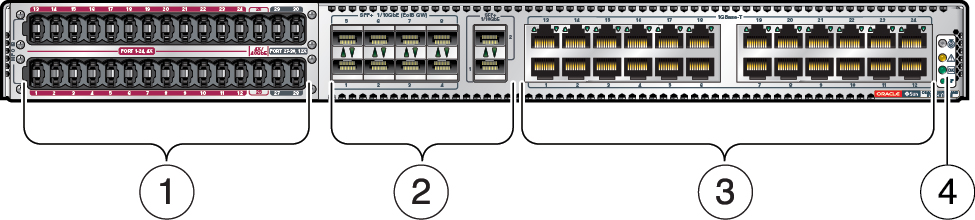

リーフスイッチの背面パネルコンポーネント

リーフスイッチには、これらの背面パネルコンポーネントが含まれています。IB ポートは左側にあり、Ethernet ポートは右側にあります。

番号 説明 1 PrizmMT コネクタ: ポート 1 - 24 – IB 4x ポート 25 および 26 – IB 4x または 10GbE のどちらか ポート 27 - 30 – IB 12x 2 SFP+ コネクタ ポート 1 - 8 (左側) – 10GbE Ethernet オーバーレイネットワーク (IB スイッチチップ) ポート 1 および 2 (右側) – 10GbE ネットワーク管理アップリンク (Ethernet スイッチチップ) 注 -  1 と 2 のラベルが付いた 2 つの右端のコネクタをネットワーク管理に使用できます。 3 RJ-45 コネクタ – これらのコネクタのいずれか 1 つをネットワーク管理に使用できます。 4 シャーシのステータス LED
