仮想化スイッチの背面パネルコンポーネント

背面パネルはスイッチのデータケーブルを接続する側です。スイッチのこちら側は暖かい通路に取り付けます。

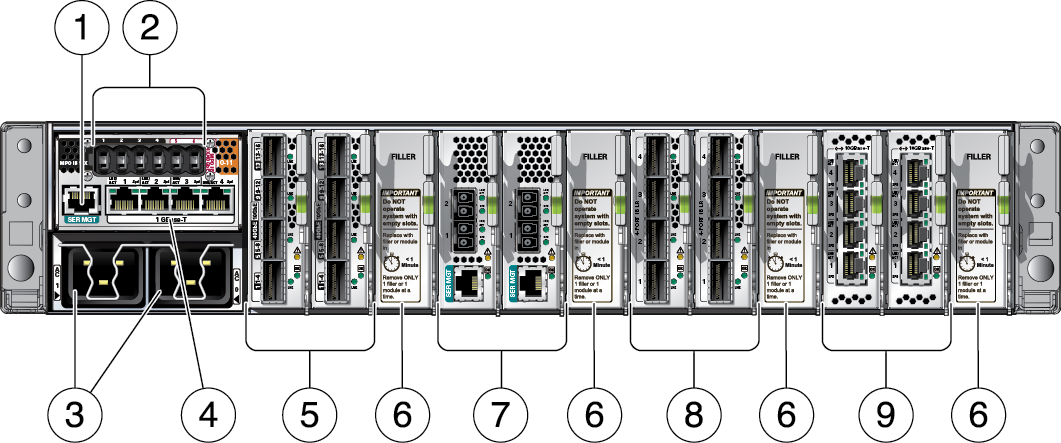

番号 説明 1 SER MGT コネクタ 2 PrizmMT コネクタ: ポート 1 - 4 – 12x IB ポート 5 および 6 – 4x IB または 40 GbE のどちらか 3 電源コンセント 4 1GBASE-T RJ-45 コネクタ – これらのコネクタのいずれか 1 つをネットワーク管理に使用できます。 5 Oracle F2 10 Gb および 40 Gb Ethernet モジュール 6 フィラーパネル 7 Oracle F2 Dual Port 16Gb ファイバチャネルモジュール 8 Oracle F2 Long Range InfiniBand モジュール 9 Oracle F2 Quad Port 10GBASE-T モジュール
