ハードウェアトポロジを表示する (BUI)

I/O カードの場所およびネットワーク接続を確認するには、このタスクを使用します。

  1. プライマリ管理者 (mcinstall など) として MCMU BUI にアクセスします。

    MCMU BUI にログインするを参照してください。

  2. ナビゲーションパネルで、「システムハードウェアのトポロジ」を選択します。

    「システムチェック」ページが表示されます。

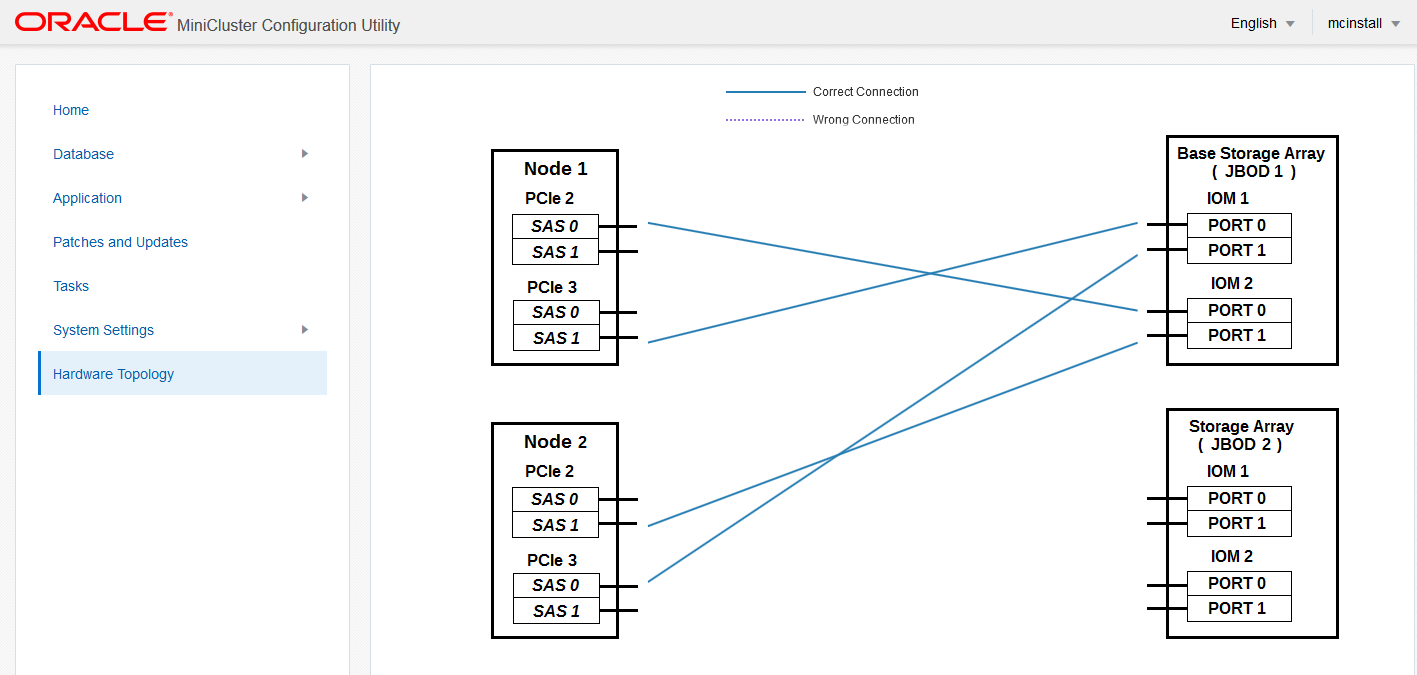

    この例は、1 つのストレージアレイを持つシステムのトポロジを示しています。2 つ目のストレージアレイが表示されていますが、ノードに接続されていないため、システムにはおそらくストレージアレイが 1 つだけ存在します。


    image:ハードウェアトポロジ画面を示すスクリーンショット。
  3. 「トポロジの検証」ボタンをクリックします。
