1.2 システム前面パネルの機能

「Oracle Database Applianceの前面パネルの特徴」では、Oracle Database Applianceのフロント・パネルの機能を示しています。

注意 - 各SCには、次の図で示すステータス・インジケータとコントロールがサポートされています。

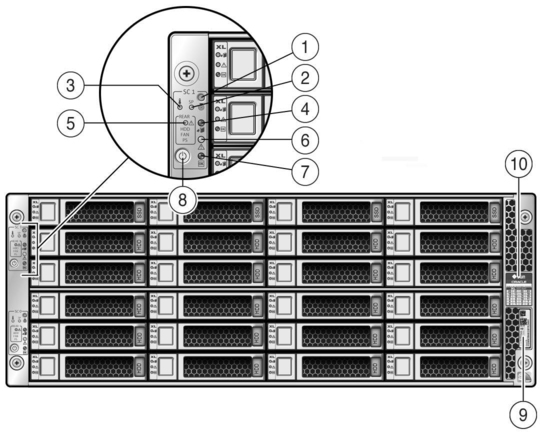

図1-1 Oracle Database Applianceの前面パネルの機能

画像: この図は、Oracle Database Applianceの前面パネルの機能を示しています。

図の説明

1 位置特定ボタン/LED (白色) (各SC)

2 SP OK (緑色)/障害LED (オレンジ色) (各SC)

3 システム過熱LED (オレンジ色) (各SC)

4 SC取外し準備完了LED (青色) (各SC)

5 背面HDD/PS/ファン障害LED (オレンジ色) (各SC)

6 保守要求LED (オレンジ色) (各SC)

7 電源/OK LED (緑色) (各SC)

8 電源ボタン (各SC)

9 RFIDおよび製品シリアル番号タグ

10 ドライブ・マップ
