4.9 マザーボード・アセンブリの保守

各SCにはマザーボード・アセンブリが1つあります。マザーボードの保守の方針は、交換可能なコンポーネントをSCから取り外し、マザーボードが付いたままでSCを修理または交換のためにオラクル社に返品します。

SCには次の交換可能コンポーネントが内蔵されています。

SCの上部カバー
PCIeライザーと取り付けられたPCIeカードおよび内部ケーブル(ある場合)
内部PCIeカードおよびケーブル
メモリー・モジュール(DIMM)
CPU
ファン・モジュールおよびファンの電源ケーブル
起動ディスク・ドライブ
起動ディスク・ドライブ・バックプレーンおよびケーブル

この項では、次のトピックについて説明します。

交換可能コンポーネントをマザーボート・アセンブリから取り外す

注意 - これらの手順では、静電放電に敏感なコンポーネントを扱うことが必要になります。この敏感さのためにコンポーネントが故障する可能性があります。損傷を防ぐには、2.7 「静電放電と静電防止方法の実行」で説明しているように、静電防止の方法に従ってください。

注意 - マザーボード・アセンブリの取外しまたは取付け前には、必ずSCの電源を切ってください。次の手順を実行する前に、SCの電源を切り、システム・シャーシから取り外す必要があります。SCの電源切断の手順は、「システム・コントローラの電源を切る」を参照してください。

交換可能コンポーネントをマザーボード・アセンブリから取り外す

保守のためにSCの準備をします。
1. 静電気除去リスト・ストラップを着用します。
  2.7 「静電放電および静電防止対策の実行」を参照してください。
2. すべての外部データ・ケーブルを、SCのPCIeライザーに取り付けられている外部PCIeカードから外します。
3. SCをシャーシから取り外します。
  SCをシステムから取り外すと、SCの電源は切れます。
  2.8 「システム・シャーシからのSCの取外し」を参照します。
4. SCから上部カバーを取り外します。
  2.9 「SCの上部カバーの取外し」を参照してください。

SASエキスパンダ・ケーブルを除くすべての内部ケーブルをSCから外します。

注意 - SASエキスパンダ・ケーブルを特定するには、「SASエキスパンダ・ケーブルの取外し」を参照してください。

ファン、プライマリおよびセカンダリHBA PCIeカードおよび起動ディスク・バックプレーンのケーブルを外す必要があります。

ファンの電源ケーブル

「ファンの電源ケーブルを取り外す」を参照してください。
プライマリHBA PCIeカード・データのケーブル

「プライマリHBA PCIeカードからPCIeカード・ケーブルを取り外す」を参照してください。

セカンダリHBA PCIeカードのデータ･ケーブル

「セカンダリHBA PCIeカードからPCIeカード・ケーブルを取り外す」を参照してください。

注意 - HBAデータ・ケーブルは損傷を受けやすい部品です。マザーボードの保守の際には、それらを必ず外して、邪魔にならないようにしてください。

起動ディスク・ボードのケーブル。

「起動ディスク・バックプレーンのケーブルを取り外す」を参照してください。

SCから次のコンポーネントを取り外します(「交換のためにSCを返品する前にSCから取り外すコンポーネント」)。
- ファン・モジュール

  「ファン・モジュールを取り外す」を参照してください。
- 起動ディスク・ドライブ

  「起動ドライブを取り外す」を参照してください。
- 起動ディスク・ドライブ・バックプレーン

  「起動ディスク・バックプレーンを取り外す」を参照してください。
- メモリー・モジュール(DIMM)

  「障害のあるDIMMを取り外す」を参照してください。
- PCIeライザーと取り付けられたPCIeカード

  「PCIeライザーをSCから取り外す」を参照してください。
- CPU

  「プロセッサ(CPU)を取り外す」を参照してください。
- 内部PCIeカード

  「プライマリHBA PCIeカードをマザーボードから取り外す」を参照してください。
- バッテリ

  「バッテリを取り外す」を参照してください。
「交換のためにSCを返品する前にSCから取り外すコンポーネント」では、SCから取り外す必要のあるコンポーネントを示しています。

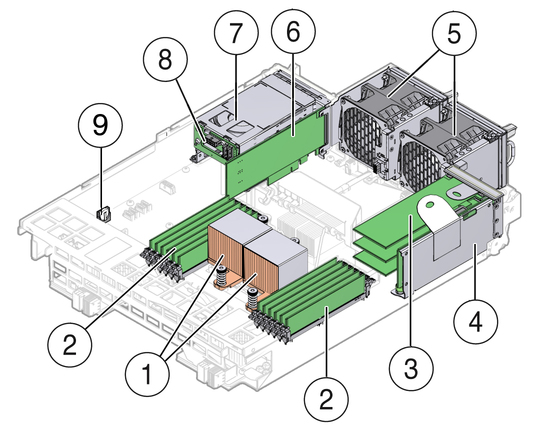

図4-19 交換のためにSCを返品する前にSCから取り外すコンポーネント」
図の説明

1 CPUとヒートシンク
2 メモリー・モジュール(DIMM)
3 PCIeライザーに搭載されたPCIeカード
4 PCIeライザー
5 ファン・モジュール(2)
6 内部搭載PCIeカード
7 起動ディスク・ドライブ(2)
8 起動ディスク・ドライブ・バックプレーン
9 バッテリ
10 該当なし

交換可能コンポーネントをマザーボード・アセンブリに取り付ける

静電気除去リスト・ストラップを着用します。
2.7 「静電放電および静電防止対策の実行」を参照してください。
次のコンポーネントをSCに取り付けます。
- ファン・モジュール

  「ファン・モジュールを取り付ける」を参照します。
- 起動ディスク・ドライブ

  「起動ドライブを取り付ける」を参照してください。
- メモリー・モジュール(DIMM)

  「DIMMを取り付ける」を参照します。
- PCIeライザーと取り付けられたPCIeカード

  「PCIeライザーをSCに取り付ける」を参照してください。
- CPU

  「プロセッサ(CPU)を取り付ける」を参照してください。
- 内部PCIeカード

  「プライマリHBA PCIeカードをマザーボードに取り付ける」を参照してください。

次のケーブルをSCに再び接続し、取り付けます。

ファン・モジュールの電源ケーブル。

「ファンの電源ケーブルを取り付ける」を参照してください。

内部PCIeカードのデータ・ケーブル。

4.10.2 「PCIeカード・ケーブルの保守」を参照してください。

注意 - ディスク・ドライブのデータ・ケーブルは損傷しやすい部品です。マザーボードの保守の際には、それらを必ず外して、邪魔にならないようにしてください。

起動ディスク・ボードのケーブル。

4.10.4 「起動ディスク・バックプレーン・ケーブルの保守」を参照してください。

SCを動作状態に戻します。
1. SCの上部カバーを取り付けます。
  6.1 「SCの上部カバーの取付け」を参照してください。
2. SCをシステムに取り付けます。
  6.2 「システム・シャーシへのSCの取付け」を参照してください。
3. PCIeライザーに取り付けられている外部PCIeカードのすべての外部データ・ケーブルを再び接続します。
4. SCの電源を入れます。
  「システム・コントローラの電源を入れる」を参照してください。
