3.2 ストレージ・ドライブおよび起動ドライブの保守

システムにはシャーシの前面に24台のストレージ・ドライブが搭載されており、各システム・コントローラには背面に2台の起動ドライブが搭載されています。ストレージ・ドライブおよび起動ドライブはすべてホットスワップ対応です。


熱い

注意 - ストレージ・ドライブを取り外す際には必ず別のドライブまたはフィラー・パネルと交換してください。そうしないと、不適切な通気のために、システムが過熱する可能性があります。



熱い

注意 - 起動ドライブを取り外す際には必ず起動ドライブのドアを閉めてください。そうしないと、不適切な通気のために、システムが過熱する可能性があります。


ドライブのステータスLEDの具体的な情報は、3.2.2 「ストレージおよび起動ドライブのステータスLEDリファレンス」を参照してください。

この項では、次のトピックについて説明します。

3.2.1 ストレージおよび起動ドライブの位置

「ストレージ・ドライブの位置」では、Oracle Database Applianceの前面における物理ストレージ・ドライブの位置を示しています。

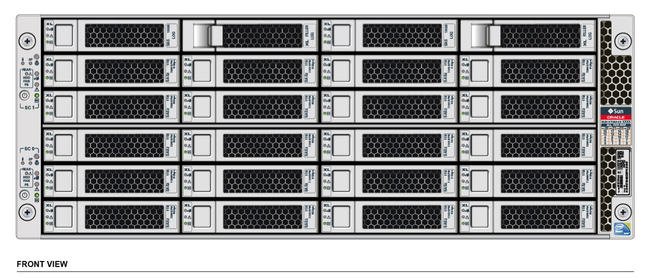

図3-1 ストレージ・ドライブの位置

画像: ストレージ・ドライブの位置を示す図。

「サポートされるストレージ・ドライブのタイプとドライブ・スロット番号」では、スロット番号と、各スロットでサポートされるストレージ・ドライブのタイプを示しています。

表3-1 サポートされるストレージ・ドライブのタイプとドライブ・スロット番号

ドライブ・スロット番号とサポートされるタイプ
ドライブ・スロット番号とサポートされるタイプ
ドライブ・スロット番号とサポートされるタイプ
ドライブ・スロット番号とサポートされるタイプ
SSD20
なし(フィラー・パネル)
SSD22
なし(フィラー・パネル)
HDD16
HDD17
HDD18
HDD19
HDD12
HDD13
HDD14
HDD15
HDD8
HDD9
HDD10
HDD11
HDD4
HDD5
HDD6
HDD7
HDD0
HDD1
HDD2
HDD3

「起動ドライブの位置」では、Oracle Database Applianceの背面における物理起動ドライブの位置を示しています。

図3-2 起動ドライブの位置

画像: 起動ドライブの位置を示す図。

「起動ディスク・ドライブの位置と番号」では、起動ドライブの位置と番号を示しています。

表3-2 起動ディスク・ドライブの位置と番号

凡例
SC番号
ドライブの位置
1
SC 1 背面起動ドライブ
MB/RHDD1 MB/RHDD0
2
SC 0 背面起動ドライブ
MB/RHDD1 MB/RHDD0

3.2.2 ストレージおよび起動ドライブのステータスLEDリファレンス

「背面起動ドライブのステータスLED」では、起動ドライブのステータスLEDを示しています。ストレージ・ドライブにも同じステータスLEDがあります。ステータスLEDの説明は、「ストレージおよび起動ドライブのステータスLEDの説明」を参照してください。これらのLEDの詳細は、1.4.3 「ストレージおよび起動ドライブのステータスLED」を参照してください。

図3-3 背面起動ドライブのステータスLED

画像: ストレージ・ドライブLEDを示す図。

表3-3 ストレージおよび起動ドライブのステータスLEDの説明

凡例
LED
記号
点灯時
1
取外し準備完了
画像: 取外し準備完了LEDの図。
青色
ホットスワップ作業中にストレージまたは起動ドライブを安全に取り外すことができます。
2
保守要求
画像: 保守要求アイコンを示す図。
オレンジ色
システムは稼動中で、ドライブに障害があります。前面および背面パネルの保守要求LEDは、システムによりドライブの障害が検出された場合にも点灯します。
3
OK/アクティビティ
画像: OK/アクティビティ・アイコンを示す図。
緑色
データをドライブから読取り中またはドライブに書込み中です。

ストレージ・ドライブを取り外す

  1. 取り外すストレージ・ドライブを特定します。

    オレンジ色の保守要求LEDが点灯している可能性があります。具体的なドライブの位置は、「ストレージ・ドライブの位置」を参照してください。

  2. ストレージ・ドライブを取り外します(「前面ストレージ・ドライブの取外し」)。
    1. 取り外すドライブ上で、ストレージ・ドライブのリリース・ボタンを押して、ラッチを開きます[1]。
    2. ラッチをつかみ、45度の角度に開きます[2]。
    3. ラッチを使用して、ドライブ・スロットからドライブをゆっくりと、横や縦にではなく、まっすぐに引き出します。

      ドライブを取り外す際には、ラッチを強い力で引っ張らないでください。


      注意

      注意 - ラッチはイジェクタではありません。右に曲げすぎないようにしてください。そのようにすると、ラッチが破損する可能性があります。



      熱い

      注意 - ドライブを取り外す際には、別のドライブまたはフィラー・パネルと交換してください。そうしないと、不適切な通気のためにシステムが過熱する可能性があります。

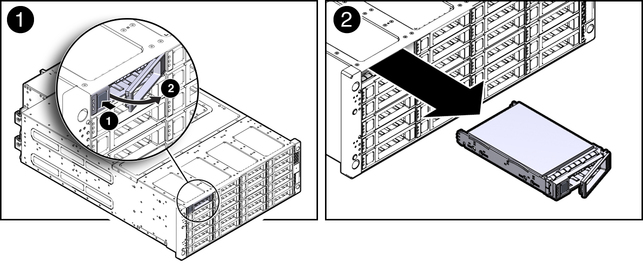

      図3-4 前面ストレージ・ドライブの取外し

      画像: 前面ストレージ・ドライブの取外し方法を示す図。

ストレージ・ドライブを取り付ける

  1. 必要ならば、空のドライブのフィラー・パネルを取り外します。

    システムで空いているドライブ・スロットは、ブランク・フィラー・パネルで覆われている場合があります。

  2. 交換用ドライブのためのドライブ・スロットの位置を決めます。

    システム内のスロットから既存のドライブを取り外した場合、取り外したドライブと同じスロットに、交換用のドライブを取り付ける必要があります。ドライブは、取り付けられているスロットに応じて、物理的にアドレス指定されます。ドライブの位置は、「ストレージ・ドライブの位置」を参照してください。

  3. ドライブをドライブ・スロットに差し込み、ぴったりはまるまでスライドさせます(「ストレージ・ドライブの取付け」)。

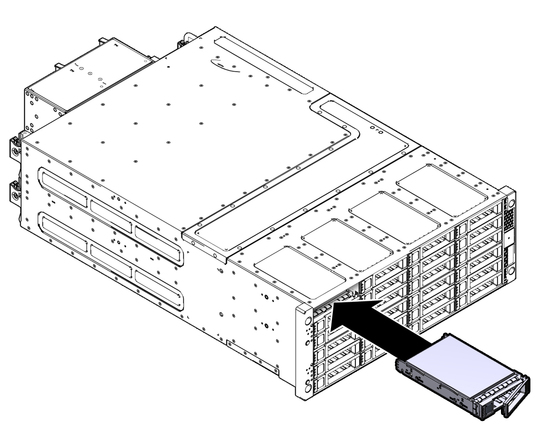

    図3-5 ストレージ・ドライブの取付け

    画像: 前面ストレージ・ドライブの取付け方法を示す図。
  4. ラッチを閉じて、ドライブを所定の位置に固定します。

起動ドライブを取り外す

  1. 取り外す起動ドライブを特定します。

    オレンジ色の保守要求LEDが点灯している可能性があります。具体的なドライブの位置は、「ストレージ・ドライブの位置」を参照してください。

  2. 起動ドライブを取り外します(「背面起動ドライブの取外し」)。
    1. ドライブ・ドアを開くには、ラッチを左にスライドさせます。
    2. ドアを手前に引いて開けます[2]。
    3. 取り外すドライブ上で、ストレージ・ドライブのリリース・ボタンを押して、ラッチを開きます[2]。
    4. ラッチをつかみ、45度の角度に開きます[2]。
    5. ラッチを使用して、ドライブ・スロットからドライブをゆっくりと、横や縦にではなく、まっすぐに引き出します[2]。

      ドライブを取り外す際には、ラッチを強い力で引っ張らないでください。


      注意

      注意 - 起動ドライブのラッチはイジェクタではありません。右に曲げすぎないようにしてください。そうすると、ラッチが破損する場合があります。



      熱い

      注意 - 起動ドライブの取外しまたは取付けの際には、必ず起動ドライブのドアを閉めてください。そうしないと、不適切な通気のために、システムが過熱する可能性があります。

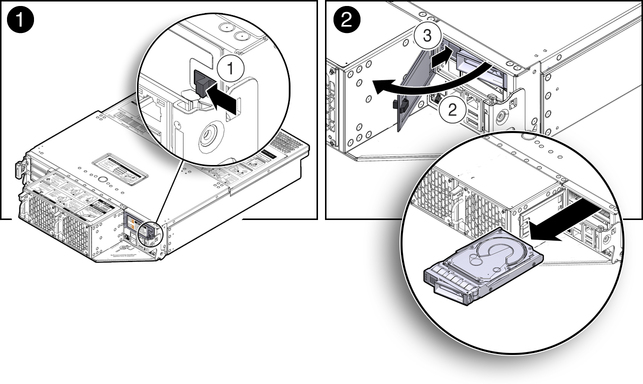

      図3-6 背面起動ドライブの取外し

      画像: 背面起動ドライブの取外し方法を示す図。

起動ドライブを取り付ける

  1. 必要ならば、空のドライブのフィラー・パネルを取り外します。

    システムで空いているドライブ・スロットは、ブランク・フィラー・パネルで覆われている場合があります。

  2. 交換用ドライブのためのドライブ・スロットの位置を決めます。

    システム内のスロットから既存のドライブを取り外した場合、取り外したドライブと同じスロットに、交換用のドライブを取り付ける必要があります。ドライブは、取り付けられているスロットに応じて、物理的にアドレス指定されます。ドライブの位置は、「ストレージ・ドライブの位置」を参照してください。

  3. ドライブをドライブ・スロットに差し込み、ぴったりはまるまでスライドさせます(「背面起動ドライブの取付け」[1])。

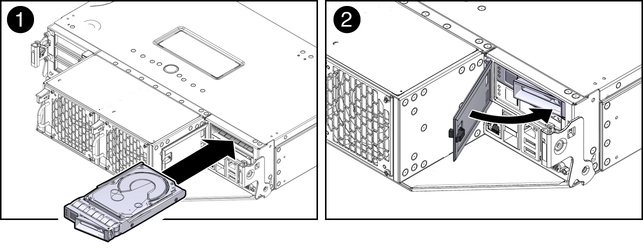

    図3-7 背面起動ドライブの取付け

    画像: 背面起動ドライブの取付け方法を示す図。
  4. ドライブ・ラッチを閉じて、ドライブを所定の位置に固定します。
  5. ドライブ・ドアを閉じて、ドアのラッチがきちんと掛かるようにします[2]。

    熱い

    注意 - 起動ドライブの取外しまたは交換の際には、必ず起動ドライブのドアを閉めてください。そうしないと、不適切な通気のために、システムが過熱する可能性があります。
