2.10 システムの上部カバーの中央部分の取外し

電力配分ボードおよびディスク・ミッドプレーン・ボードにアクセスするには、システムの上部カバーの中央部分を取り外す必要があります。

システムの上部カバーの中央部分を取り外す

  1. システム・コントローラの電源を切り、電源装置から電源コードを外します。

    手順は、「システムの電源を切る」を参照してください。


    注意

    注意 - 最初にAC電源コードを外さずにシステムの上部カバーの中央部分を取り外すと、SCホストが停止するだけでなく、この状態がシステム障害として警告されます(つまり、障害LEDが点灯します)。


  2. システムの上部カバーの中央部分を取り外します。

    システムの上部カバーの中央部分を取り外すには、システムに固定しているPhillips拘束ねじを外します(「システムの上部カバーの中央部分の取外し」)。


    電気

    注意 - 危険電圧が存在します。決してシステムの上部カバーを外したままシステムを動作させないでください。



    熱い

    注意 - 装置が損傷する可能性があります。システムの上部カバーの中央部分は、適切な通気のために所定の位置に取り付けておく必要があります。

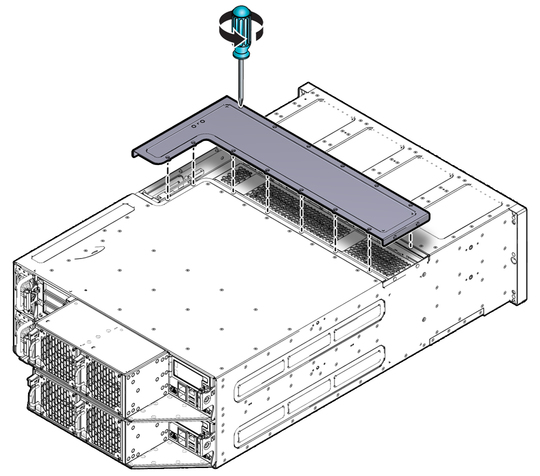

    図2-15 システムの上部カバーの中央部分の取外し

    画像: システムの上部カバーの中央部分の取外し方法を示す図。
