電力配分ボード(PDB)は、電源装置からすべてのシステム・コンポーネントへ電力を配分します。
この項では、次のトピックについて説明します。
![]() | 注意 - これらの手順では、静電放電に敏感なコンポーネントを扱うことが必要になります。この敏感さのためにコンポーネントが故障する可能性があります。損傷を防ぐには、2.7 「静電放電と静電防止方法の実行」で説明しているように、静電防止の方法に従ってください。 |
![]() | 注意 - 電力配分ボードの取外しまたは取付け前には、必ずシステムのすべての電源を切ってください。次の手順を実行する前に、両方のシステム・コントローラの電源を切り、システムから電源コードを外す必要があります。システムの電源を切る手順は、2.5 「システム・コントローラおよびシステムの電源切断」を参照してください。 |
2.5 「システム・コントローラおよびシステムの電源切断」を参照してください。
手順は、『Oracle Database Applianceオーナーズ・ガイド』を参照してください。
「電源装置を取り外す」を参照してください。
2.7 「静電放電および静電防止対策の実行」を参照してください。
2.8 「システム・シャーシからのSCの取外し」を参照します。
2.10 「システムの上部カバーの中央部分の取外し」を参照してください。
リボン・ケーブルは、電力配分ボードとシャーシの側面との間にあります。これは電力配分ボードをディスク・ミッドプレーンに接続します。
ねじにはシャーシの側面にある2つの穴からアクセスします。
シャーシ・インターロック・スイッチ・コネクタにアクセスするには、両手で電源配分ボードをつかみ、システム・シャーシの後部にスライドさせて、ディスク・ミッドプレーン・モジュールからプラグを抜き、コネクタをつかんで取り外せるまで持ち上げます。

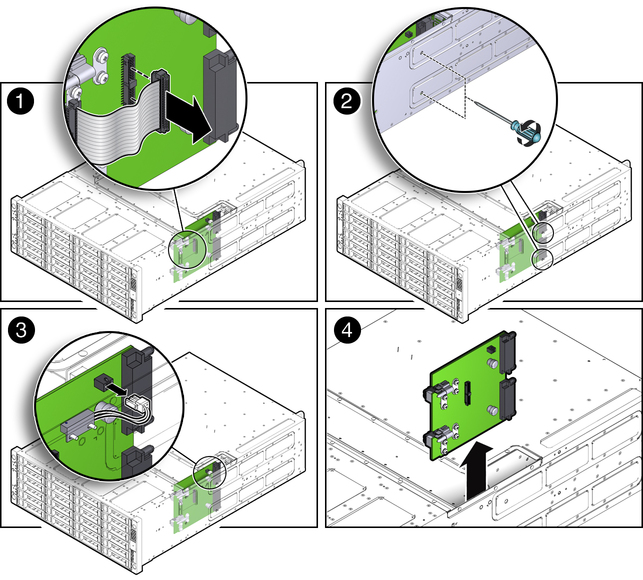

図5-2 電力配分ボードの取外し

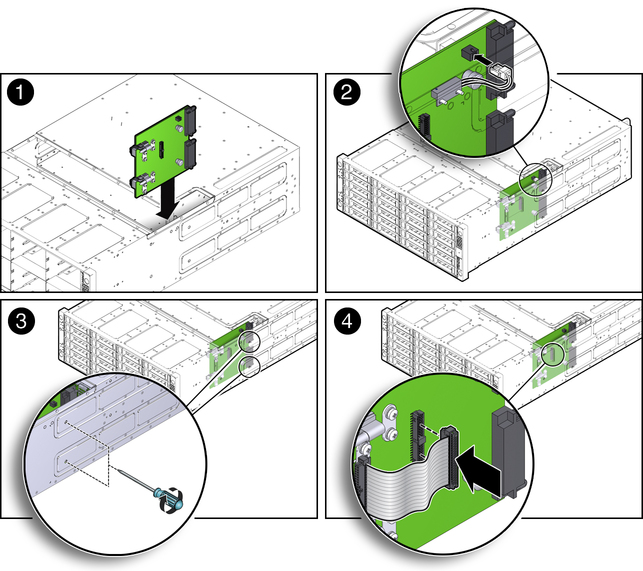

6.2 「システム・シャーシへのSCの取付け」を参照してください。
上部カバーの中央部分をシステム・シャーシに固定するPhillipsねじを取り付けて締めます(「システムの上部カバーの中央部分の取外し」)。
「電源装置を取り付ける」を参照してください。
手順は、『Oracle Database Applianceオーナーズ・ガイド』を参照してください。
6.3 「システムの電源投入」を参照してください。
