4.4 PCIeライザーの保守

PCIeカードは、垂直ライザーに取り付けられています。PCIeカードを取り外して交換するには、ライザーを取り外す必要があります。また、マザーボードの交換時にも、PCIeライザーを取り外す必要があります。

この項では、次のトピックについて説明します。

PCIeライザーをSCから取り外す

  1. 保守のためにSCの準備をします。
    1. 静電気除去リスト・ストラップを着用します。

      2.7 「静電放電および静電防止対策の実行」を参照してください。

    2. SCをシステムから取り外します。

      SCをシステムから取り外すと、SCの電源は切れます。

      2.8 「システム・シャーシからのSCの取外し」を参照します。

    3. SCの上部カバーを取り外します。

      2.9 「SCの上部カバーの取外し」を参照してください。

  2. PCIeカードの保守を行う場合、ライザーでのその位置を特定します。
  3. 取り外すPCIe上のカードに接続されているデータ・ケーブルをすべて外します。

    PCIeカードからケーブルを外すには、ラッチを押し、コネクタの方向に押し込んでから、ケーブルを外すために引き出します。

    後で再び取り付けるために、すべてのケーブルの位置を書き留めます。

  4. PCIeライザーを取り外す前に、PCIeライザーが取り付けられている位置の近くにあるSC取外しラッチが開いた位置(下)にあることを確認します(「SCのシステムからの取外し」)。

    SC取外しラッチが閉じた位置にあると、PCIeライザーを取り外せません。

  5. PCIeライザーを取り外します(「PCIeライザーの取外し」)。
    1. PCIeライザーをSCに固定している3本の緑色のPhillips拘束ねじをゆるめます[1]。

      これらのねじには、SCの背面からアクセスします。

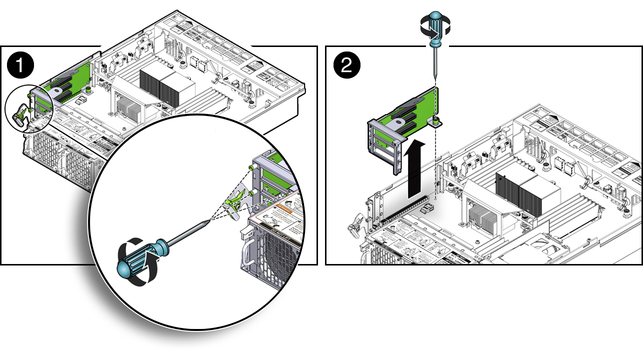

      図4-8 PCIeライザーの取外し

      画像: PCIeライザーの取外し方法を示す図。
  6. PCIeライザーをマザーボードに固定している緑色のPhillips拘束ねじをゆるめます[2]。
  7. PCIeライザーを持ち上げてSCから外すには、一方の手で一番前のプラスチック・タブをつかみ、もう一方の手でライザーの後ろをつかんで、まっすぐ上に持ち上げてSCから外します[2]。
  8. PCIeライザーとそれに取り付けられたカードを静電気防止用マットに置きます。

PCIeライザーをSCに取り付ける

  1. PCIeライザーを取り付ける前に、PCIeライザーを取り付ける位置の近くにあるSC取外しラッチが開いた位置(下)にあることを確認します(「SCのシステムからの取外し」)。

    SC取外しラッチが閉じた位置にあると、PCIeライザーを取り付けられません。

  2. PCIeライザーを取り付けます(「PCIeライザーの取付け」)。
    1. PCIeライザーに取り付けられているPCIeカードがある場合は、正しくはまっていることと、カードの固定ブラケットがライザーのくぼんだ部分と同じ高さで、固定タブに掛かっていることを確認します。

      PCIeライザーにPCIeを取り付ける手順は、「PCIeカードをPCIeライザーに取り付ける」を参照してください。

    2. PCIeライザーとそれに取り付けられているカード(ある場合)をSCに差し込みます[1]。
    3. PCIeライザーのコネクタがマザーボード上のコネクタにはまるまで押し込みます。
    4. ライザーをマザーボードに固定する緑色のPhillips拘束ねじを締めます[1]。

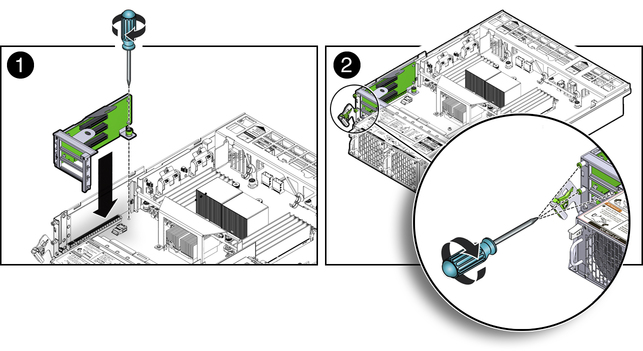

      図4-9 PCIeライザーの取付け

      画像: PCIeライザーの取付け方法を示す図。
    5. PCIeライザーをSCシャーシに固定するには、PCIeライザーをSCシャーシに固定する3本の緑色のPhillips拘束ねじを締めます[2]。

      これらのねじには、SCの背面からアクセスします。

  3. SCを動作状態に戻します。
    1. SCの上部カバーを取り付けます。

      6.1 「SCの上部カバーの取付け」を参照してください。

    2. SCをシステムに取り付けます。

      6.2 「システム・シャーシへのSCの取付け」を参照してください。

    3. PCIeカードに必要なデータ・ケーブルを再び接続します。
    4. SCの電源を入れます。

      6.4 「システム・コントローラの電源投入」を参照してください。

  4. PCIeライザーの障害を消去します。
    1. Oracle ILOM CLIを使用して、rootとしてSCにログインします。
    2. SCの障害を表示するには、次のコマンドを入力して、システム上の既知の障害すべてのリストを表示します。

      -> show /SP/faultmgmt

      Oracle ILOMにより、次のように既知の障害がすべて表示されます。

      SP/faultmgmt
        Targets:
            0 (/SYS/MB/RISER)
        Properties:
        Commands:
            cd
            show
    3. PCIeライザーの障害を消去するには、次のコマンドを入力します。

      -> set /SYS/MB/RISER clear_fault_action=true

      たとえば、ライザーの障害を消去するには、次のように入力します。

      -> set /SYS/MB/RISER clear_fault_action=true
      Are you sure you want to clear /SYS/MB/RISER (y/n)? y
      Set ‘clear_fault_action” to ‘true’
