後続の図は、BIOS設定ユーティリティ画面の例を示しています。
注意 - 示されている画面は例です。示されているバージョン番号や画面の項目および選択項目は、製品の存在期間中に変わることがあります。
すべての設定は、起動時に最適のデフォルト値に設定されています。
この章の内容は次のとおりです。
BIOS「Main」画面では、一般的な製品情報(BIOS、プロセッサ、システム・メモリーおよびシステム時刻/日付)が表示されます。
図B-1 BIOS Setup Utility: Main - System Overview
BIOS「Advanced」画面には、CPU、メモリー、IDE、スーパーIO、トラステッド・コンピューティング、USB、PCI、MPSおよびその他のシステム情報の詳細な構成情報が表示されます。
図B-2 BIOS Setup Utility: Advanced - Advanced Settings

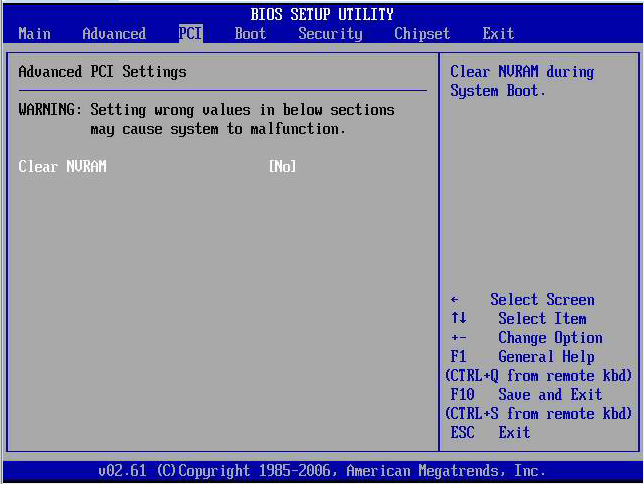

BIOS「PCI」画面では、システム起動時にNVRAMが消去されるようにサーバーを構成できます。
図B-3 BIOS Setup Utility: PCI - Advanced PCI Settings
BIOS「Boot」画面では、起動ディバイスの優先順位(ストレージ・ドライブおよびDVD-ROMドライブ)を構成できます。
図B-4 BIOS Setup Utility: Boot - Boot Settings
BIOS「Security」画面では、スーパーバイザおよびユーザーのパスワードを設定または変更できます。
図B-5 BIOS Setup Utility: Security - Security Settings
BIOS「Chipset」画面では、チップセットのパラメータを設定できます。
図B-6 BIOS Setup Utility: Chipset - Advanced Chipset Settings

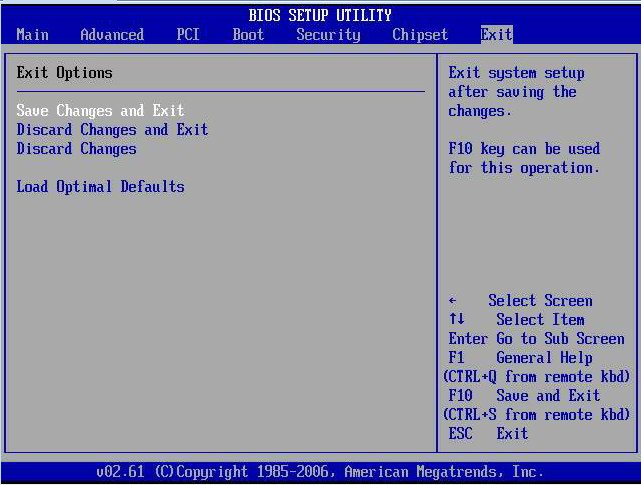

BIOS「Exit」オプションにより、変更を保存して終了、変更を廃棄して終了、変更を廃棄または最適なデフォルト値をロードできます(「BIOS Setup Utility: Exit - Exit Options」)。
図B-7 BIOS Setup Utility: Exit - Exit Options

|
