「Oracle Database Applianceの背面パネルの機能」では、Oracle Database Applianceの背面パネルの機能を示しています。

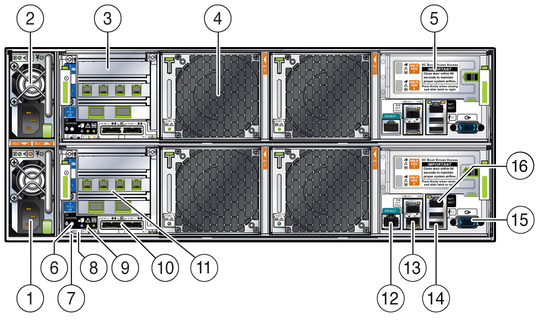

図1-2 Oracle Database Applianceの背面パネルの機能
図の説明
1 電源装置(PSU) 0
2 電源装置(PSU) 1
3 PCIeスロット(各SCに3つ)
4 ファン(各SCに2つ) 各ファンには2色のステータスLED (緑色 - 正常動作、オレンジ色 - 保守要求)が1つ付いています。
5 背面起動ドライブ(各SCに2台) 注意 – 背面起動ドライブはヒンジ・カバーの下にあります。
6 位置特定ボタン/LED (白色) (各SCに1つ)
7 SPソフト・リセット・ボタン (各SCに1つ)
8 ホストNMI (ノンマスカブル割込み)ボタン(各SCに1つ)
9 背面SCサマリー・ステータスLED (各SCに1セット): SC取外し準備完了LED (青色) 保守要求LED (オレンジ色) 電源/OK LED (緑色)
10 外部MiniSASポート(各SCに2つ) (予約済、非接続)
11 ネットワーク・インタフェース・ポート
12 シリアル管理ポート(各SCに1つ)
13 ギガビット・イーサネット・ポート(各SCに2つ)
14 USB 2.0ポート(各SCに2つ) 注意 – 各SCには、フラッシュ・ドライブ付きの内部USB 2.0ポートも1つあります。
15 HD-15ビデオ・ポート(各SCに1つ)
16 ネットワーク管理ポート(各SCに1つ)
PCIeスロットの詳細な説明は、4.5.1 「PCIeカード構成ガイドライン」を参照してください。
