2.8 システム・シャーシからのSCの取外し

電源装置、ファンおよびディスク・ドライブ(前面および背面)は、SCをシステム・シャーシから取り外さなくてもアクセスできます。しかし、SC内部のコンポーネントにアクセスするには、SCをシャーシから取り外す必要があります。

SCをシステム・シャーシから取り外す

取外しの手順は、両方のシステム・コントローラで同じです。

  1. SCの電源を切ります。

    「システム・コントローラの電源を切る」を参照してください。


    注意

    注意 - システム・コントローラは、システム・シャーシから取り外す前に電源を切る必要があります。しかし、システム・シャーシの電源を切る必要はありません。


  2. SCをシステム・シャーシから取り外すには、SCの背面にある2つのラッチを下げます(「SCのシステムからの取外し」 [1])を参照してください。

    ラッチは緑色のタブが印となっています。ラッチを下げ、システムの背面から引き出します。

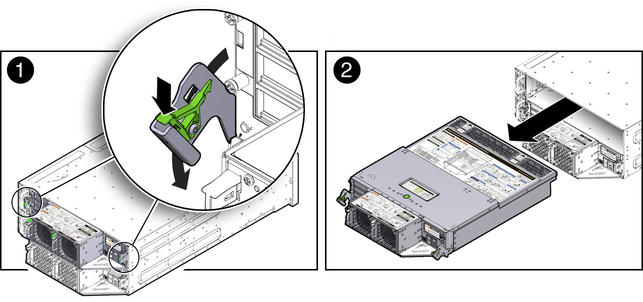

    図2-13 SCのシステムからの取外し

    画像: システム・コントローラのシステム・シャーシからの取外し方法を示す図。
  3. SCを後方にスライドさせ、持ち上げてシステムから取り外します[2]。
