4.1 システム・コントローラ・コンポーネントの位置

各システム・コントローラには、同じ交換部品が内蔵されています。システム・コントローラ内の交換可能コンポーネントの位置は、「SCの交換可能コンポーネントの位置」を参照してください。

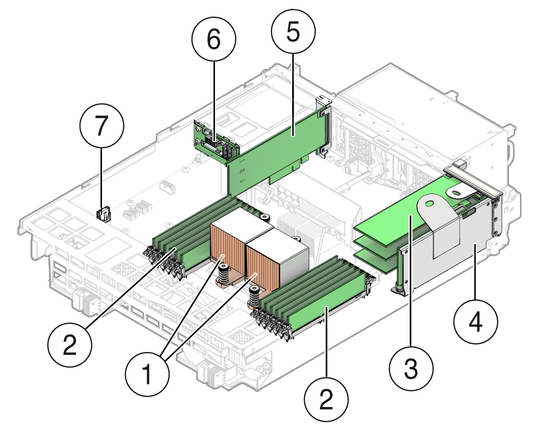

図4-1 SCの交換可能コンポーネントの位置

画像: システム・コントローラのコンポーネントの位置を示す図。

図の説明

1 CPU (2)

2 DDR3メモリーDIMM (12)

3 PCIeライザーに搭載されたPCIeカード

4 PCIeライザー

5 内部HBA PCIeカード

6 起動ディスク・バックプレーン

7 バッテリ

8 該当なし
