6.2 システム・シャーシへのSCの取付け

システム・コントローラ(SC)をシャーシから取り外した場合、次の手順を実行して再び取り付けます。

システム・シャーシにSCを取り付ける

1. システム・シャーシにSCを取り付ける前に、SCの背面上の両方のリリース・ラッチが開いた位置にあることを確認します(「システム・シャーシへのSCの取付け」[1])。

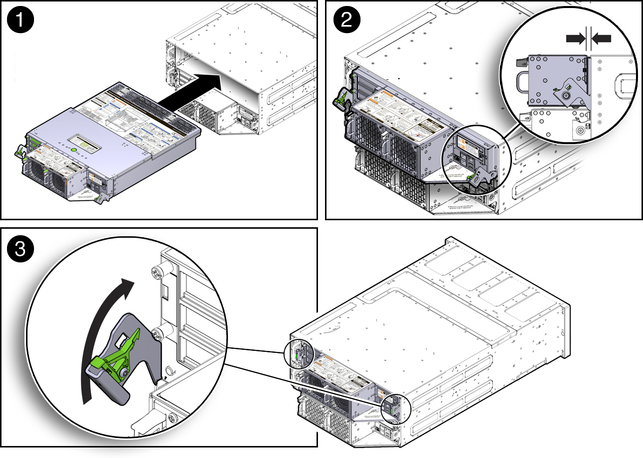

   図6-2 システム・シャーシへのSCの取付け


2. システム・シャーシの背面にSCを差し込み、リリース・ラッチの下のへりがシャーシに触れるまでスライドさせます[2]。
3. システム・シャーシにSCを元通りはめるには、SCの両側に1つずつあるラッチをつかみ、それらを同時に閉じた位置まで押し上げます[3]。

   ---

   注意 - この手順で説明しているように、リリース・ラッチを使用してSCをシステム・シャーシに元通りに戻すことに失敗すると、SCの前面上のコネクタまたはディスク・ミッドプレーン・モジュール上のコネクタ(あるいはその両方)に損傷を与える可能性があります。

   ---
