3.4 電源装置の保守

システムに2つの電源装置が装備されていれば、電源装置はホットスワップ対応です。これは、電源装置が冗長化されているためで、システムは電源装置が1つあれば動作します。冗長電源装置により、他方の電源装置がオンラインで動作中であれば、システムを停止させずに、一方の電源装置を取外して交換できます。


注意 - 電源装置に障害が発生し、交換部品がない場合は、適切な通気を確保するために、障害のある電源装置をシステムに取り付けたままにしてください。


電源ステータスLEDの具体的な情報は、3.4.2 「電源LEDのリファレンス」を参照してください。

この章の内容は次のとおりです。

3.4.1 電源障害の検出

電源装置に障害が検出された場合、次のLEDが点灯します。

システムのLEDの識別および解釈の詳細は、1.4 「システムのステータス・インジケータおよびLED」を参照してください。

3.4.2 電源LEDのリファレンス

各電源装置には、システム背面パネル上に一連のLEDがあります。

図3-11 電源ステータスLED

画像: 電源のステータスLEDの図。

表3-4 電源ステータスLED

凡例
LED
記号
点灯時
1
OK
画像: DC電源OKアイコンを示す図。
緑色
DC電源が使用可能です。電源装置は、規格値内のDC電力を生み出しています。
2
保守要求
画像: 保守要求アイコンを示す図。
オレンジ色
電源装置に障害があります。システムにより電源の障害が検出された場合にも、前面のREAR PS LEDと前面および背面の保守要求LEDが点灯します。
3
AC電力存在
              ~AC
緑色
電源装置はプラグで接続されており、システムの電源の状態に関係なく、AC電力を使用可能です。

電源装置を取り外す


電気

注意 - 危険な電圧が存在します。人の健康に対する感電のショックと危険を減らすには、次の指示に従ってください。


  1. どちらの電源装置(0または1)に交換が必要か特定します。

    電源装置上で点灯する保守要求LEDは、障害が検出されたことを示しています。

  2. 障害のある電源装置から電源コードを外します。
  3. 電源装置のハンドルをつかみ、リリース・ラッチを押します(「電源装置の取外し」[1])。
  4. 電源装置をシャーシから引き出します[2]。

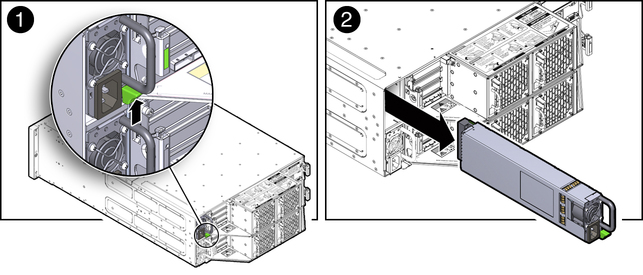

    図3-12 電源装置の取外し

    画像: 電源装置の取外し方法を示す図。

電源装置を取り付ける

  1. 交換用電源装置の位置をシャーシの空の電源ベイと合せます(「電源装置の取付け」)。
  2. ぴったりはまるまで電源装置をスライドさせます。

    電源装置がぴったりはまると、リリース・ラッチが掛かります。

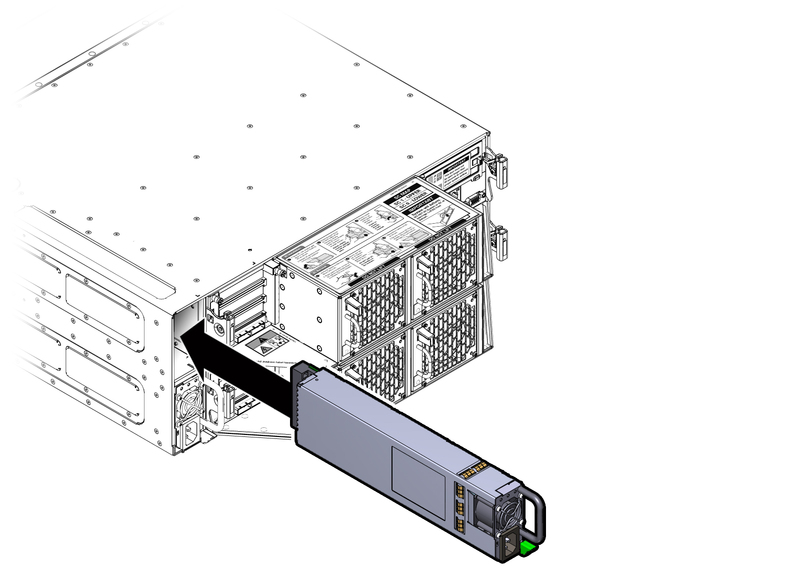

    図3-13電源装置の取付け

    画像: 電源装置の取付け方法を示す図。
  3. 電源コードを電源装置に再び接続します。

    電源装置のAC存在LEDが点灯していることを確認します。

    電源装置の保守要求LEDが消えていることを確認します。

  4. 次のLEDが消えていることを確認します。
    • 両方のSCの前面にある保守要求LED
    • 両方のSCの前面にあるREAR HDD/PS/FAN LED

    システムのLEDの識別および解釈の詳細は、1.4 「システムのステータス・インジケータおよびLED」を参照してください。
