4.10 システム・コントローラ・ケーブルの保守

この項では、次のトピックについて説明します。

4.10.1 ファンの電源ケーブルの保守
4.10.2 PCIeカード・ケーブルの保守
4.10.3 SASエキスパンダ・ケーブルの保守

注意 - これらの手順では、静電放電に敏感なコンポーネントを扱うことが必要になります。この敏感さのためにコンポーネントが故障する可能性があります。損傷を防ぐには、2.7 「静電放電と静電防止方法の実行」で説明しているように、静電防止の方法に従ってください。

4.10.1 ファンの電源ケーブルの保守

各SCには2個のファンがあり、各ファンには別々の電源ケーブルが付いています。

注意 - ファン・ケーブルの取外しまたは取付け前には、必ずSCの電源を切ってください。次の手順を実行する前に、SCの電源を切り、システム・シャーシから取り外す必要があります。SCの電源切断の手順は、「システム・コントローラの電源を切る」を参照してください。

ファンの電源ケーブルを取り外す

保守のためにSCの準備をします。
1. 静電気除去リスト・ストラップを着用します。
  2.7 「静電放電および静電防止対策の実行」を参照してください。
2. SCをシステムから取り外します。
  SCをシステムから取り外すと、SCの電源は切れます。
  2.8 「システム・シャーシからのSCの取外し」を参照します。
3. SCの上部カバーを取り外します。
  2.9 「SCの上部カバーの取外し」を参照してください。
ファンの電源ケーブルを外し、SCから取り外します(「ファンの電源ケーブルの取外し」)。

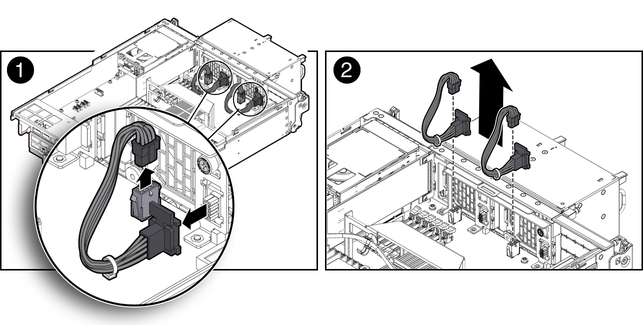

図4-20 ファンの電源ケーブルの取外し

ファンの電源ケーブルを取り付ける

ファンの電源ケーブルを再び接続します(「ファンの電源ケーブルの取外し」)。
SCを動作状態に戻します。
1. SCの上部カバーを取り付けます。
  6.1 「SCの上部カバーの取付け」を参照してください。
2. SCをシステムに取り付けます。
  6.2 「システム・シャーシへのSCの取付け」を参照してください。
3. SCの電源を入れます。
  「システム・コントローラの電源を入れる」を参照してください。

4.10.2 PCIeカード・ケーブルの保守

PCIeカード・ケーブルは、内部PCIeカード、プライマリHBAおよびライザー搭載PCIeカード、セカンダリHBAをマザーボードに接続するために使用されます。手順は次の項を参照してください。

プライマリHBA PCIeカードからPCIeカード・ケーブルを取り外す
プライマリHBA PCIeカードのPCIeカード・ケーブルを取り付ける
セカンダリHBA PCIeカードからPCIeカード・ケーブルを取り外す

セカンダリHBA PCIeカードのPCIeカード・ケーブルを取り付ける

注意 - PCIeケーブルの取外しまたは取付け前には、必ずSCの電源を切ってください。次の手順を実行する前に、SCの電源を切り、システム・シャーシから取り外す必要があります。SCの電源切断の手順は、「システム・コントローラの電源を切る」を参照してください。

プライマリHBA PCIeカードからPCIeカード・ケーブルを取り外す

保守のためにSCの準備をします。
1. 静電気除去リスト・ストラップを着用します。
  2.7 「静電放電および静電防止対策の実行」を参照してください。
2. SCをシステムから取り外します。
  SCをシステムから取り外すと、SCの電源は切れます。
  2.8 「システム・シャーシからのSCの取外し」を参照します。
3. SCの上部カバーを取り外します。
  2.9 「SCの上部カバーの取外し」を参照してください。
プライマリHBA PCIeカード・ケーブルを抜き、SCから取り外します(「ケーブルのプライマリHBA PCIeカードからの取外し」)。
1. SCの前面カバーを固定する3本の緑色のPhillips拘束ねじをゆるめ、カバーを取り外します[1]。
2. プライマリHBA PCIeカードから2本のケーブルを抜き、取り外します[2]。
  各ケーブル・コネクタを取り外すには、コネクタを内側に押し込み、外れるよう押し下げて、引き出します。

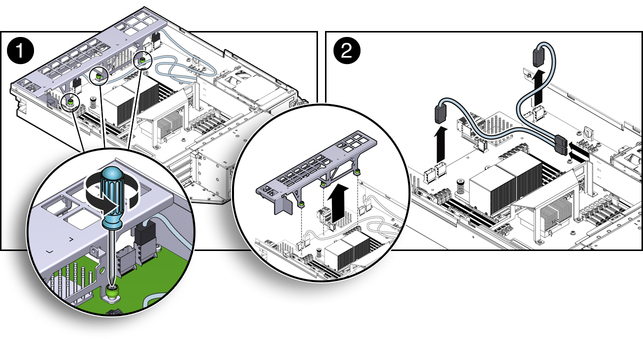

  図4-21 プライマリHBA PCIeカードからのケーブルの取外し

PCIeカード・ケーブルをプライマリHBA PCIeカードに取り付ける

PCIeカード・ケーブルを再び接続します(「プリマリHBA PCIeカードからのケーブルの取外し」)。
1. 2本のPCIeカード・ケーブルを、プライマリHBA PCIeカードとマザーボード上のコネクタに再び接続します[2]。
  マザーボード上には2組のコネクタがあることに注意してください。ケーブルは必ず各組の右側のコネクタ(SCの背面からコネクタを見て)に接続してください。
2. SCの前面カバーをSC上に置き、SCの前面カバーをマザーボードに固定する3本の緑色のPhillips拘束ねじを締めます[1]。
SCを動作状態に戻します。
1. SCの上部カバーを取り付けます。
  6.1 「SCの上部カバーの取付け」を参照してください。
2. SCをシステムに取り付けます。
  6.2 「システム・シャーシへのSCの取付け」を参照してください。
3. SCの電源を入れます。
  「システム・コントローラの電源を入れる」を参照してください。

セカンダリHBA PCIeカードからPCIeカード・ケーブルを取り外す

保守のためにSCの準備をします。
1. 静電気除去リスト・ストラップを着用します。
  2.7 「静電放電および静電防止対策の実行」を参照してください。
2. SCをシステムから取り外します。
  SCをシャーシから取り外すと、SCの電源が切れます。
  2.8 「システム・シャーシからのSCの取外し」を参照します。
3. SCの上部カバーを取り外します。
  2.9 「SCの上部カバーの取外し」を参照してください。
PCIeカード・ケーブルを抜き、SCから取り外します(「ケーブルをセカンダリHBA PCIeカードから取り外す」)。
1. SCの前面カバーを固定する3本の緑色のPhillips拘束ねじをゆるめ、カバーを取り外します[1]。
2. 2本のセカンダリHBA PCIeカード・ケーブルを抜いて、取り外します[2]。
  各ケーブル・コネクタを取り外すには、コネクタを内側に押し込み、外れるよう押し下げて、引き出します。

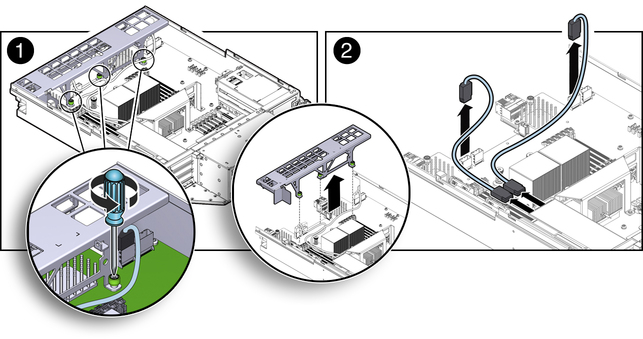

  図4-22 セカンダリPCIeカードからのケーブルの取外し

PCIeカード・ケーブルをセカンダリHBA PCIeカードに取り付ける

PCIeカード・ケーブルを再び接続します(「セカンダリHBA PCIeカードからのケーブルの取外し」)。
1. 2本のPCIeカード・ケーブルを、セカンダリHBA PCIeカードとマザーボード上のコネクタに再び接続します[2]。
  マザーボード上には2組のコネクタがあることに注意してください。ケーブルは必ず各組の左側のコネクタ(SCの背面からコネクタを見て)に接続してください。
2. SCの前面カバーをSC上に置き、SCの前面カバーをマザーボードに固定する3本の緑色のPhillips拘束ねじを締めます[1]。
SCを動作状態に戻します。
1. SCの上部カバーを取り付けます。
  6.1 「SCの上部カバーの取付け」を参照してください。
2. SCをシステムに取り付けます。
  6.2 「システム・シャーシへのSCの取付け」を参照してください。
3. SCの電源を入れます。
  「システム・コントローラの電源を入れる」を参照してください。

4.10.3 SASエキスパンダ・ケーブルの保守

SASエキスパンダ・ケーブルは、マザーボードの前部にあるコネクタとマザーボードの後部近くにあるコネクタとを接続します。手順は次の項を参照してください。

SASエキスパンダ・ケーブルを取り外す

SASエキスパンダ・ケーブルを取り付ける

注意 - SASエキスパンダ・ケーブルの取外しまたは取付け前には、必ずSCの電源を切ってください。次の手順を実行する前に、SCの電源を切り、システム・シャーシから取り外す必要があります。SCの電源切断の手順は、「システム・コントローラの電源を切る」を参照してください。

SASエキスパンダ・ケーブルを取り外す

保守のためにSCの準備をします。
1. 静電気除去リスト・ストラップを着用します。
  2.7 「静電放電および静電防止対策の実行」を参照してください。
2. SCをシステムから取り外します。
  SCをシャーシから取り外すと、SCの電源が切れます。
  2.8 「システム・シャーシからのSCの取外し」を参照します。
3. SCの上部カバーを取り外します。
  2.9 「SCの上部カバーの取外し」を参照してください。
4. PCIeライザーを取り外します。
  「PCIeライザーをSCから取り外す」を参照してください。
SASエキスパンダ・ケーブルを抜き、SCから取り外します(「SASエキスパンダ・ケーブルの取外し」)。
1. SCの前面カバーを固定する3本の緑色のPhillips拘束ねじをゆるめ、カバーを取り外します[1]。
2. 両方のケーブル・コネクタをマザーボードから抜き、ケーブルを取り外します[2]。
  各ケーブル・コネクタを取り外すには、コネクタを内側に押し込み、外れるよう押し下げて、引き出します。

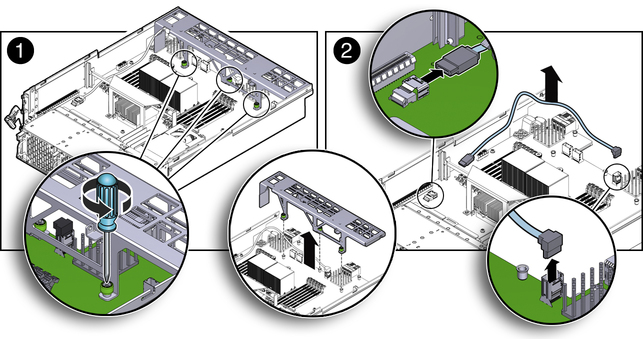

  図4-23 SASエキスパンダ・ケーブルの取外し

SASエキスパンダ・ケーブルを取り付ける

SASエキスパンダ・ケーブルを再び接続します(「SASエキスパンダ・ケーブルの取外し」)。
1. SASエキスパンダ・ケーブル・コネクタをマザーボードに再び接続します[2]。
2. SCの前面カバーをSC上に置き、SCの前面カバーをマザーボードに固定する3本の緑色のPhillips拘束ねじを締めます[1]。
SCを動作状態に戻します。
1. PCIeライザーを取り付けます。
  「PCIeライザーをSCに取り付ける」を参照してください。
2. SCの上部カバーを取り付けます。
  6.1 「SCの上部カバーの取付け」を参照してください。
3. SCをシステムに取り付けます。
  6.2 「システム・シャーシへのSCの取付け」を参照してください。
4. SCの電源を入れます。
  「システム・コントローラの電源を入れる」を参照してください。

4.10.4 起動ディスク・バックプレーン・ケーブルの保守

起動ディスク・バックプレーン・ケーブルは、起動ディスク・バックプレーンをマザーボードに接続します。

注意 - 起動ディスク・バックプレーン・ケーブルの取外しまたは取付け前には、必ずSCの電源を切ってください。次の手順を実行する前に、SCの電源を切り、システム・シャーシから取り外す必要があります。SCの電源切断の手順は、「システム・コントローラの電源を切る」を参照してください。

起動ディスク・バックプレーン・ケーブルを取り外す

保守のためにSCの準備をします。
1. 静電気除去リスト・ストラップを着用します。
  2.7 「静電放電および静電防止対策の実行」を参照してください。
2. SCをシステムから取り外します。
  SCをシャーシから取り外すと、SCの電源が切れます。
  2.8 「システム・シャーシからのSCの取外し」を参照します。
3. SCの上部カバーを取り外します。
  2.9 「SCの上部カバーの取外し」を参照してください。
電源ケーブルとハード・ディスク・ドライブ(HDD)のケーブルを抜き、SCから取り外します(「起動ディスク・バックプレーン電源ケーブルとHDDケーブルの取外し」)。
1. 電源ケーブルとHDDケーブルをマザーボードから外します[1]。
2. 電源ケーブルとHDDケーブルを起動ディスク・バックブレーンから外します[2]。

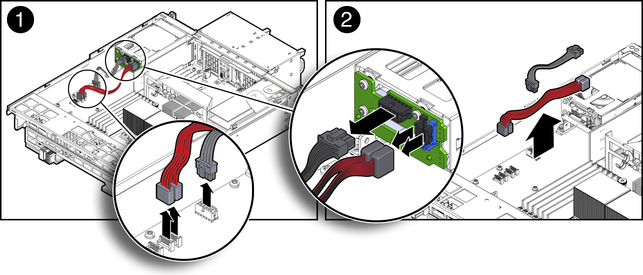

  図4-24 起動ディスク・バックプレーン電源ケーブルとHDDケーブルの取外し

起動ディスク・バックプレーン・ケーブルの取付け

電源ケーブルとハード・ディスク・ドライブ(HDD)ケーブルを再び接続します(「起動ディスク・バックプレーン電源ケーブルとHDDケーブルの取外し」)。
1. 電源ケーブルとHDDケーブルを起動ディスク・バックプレーンに再び接続します[2]。
2. 電源ケーブルとHDDケーブルをマザーボードに再び接続します[1]。
SCを動作状態に戻します。
1. SCの上部カバーを取り付けます。
  6.1 「SCの上部カバーの取付け」を参照してください。
2. SCをシステムに取り付けます。
  6.2 「システム・シャーシへのSCの取付け」を参照してください。
3. SCの電源を入れます。
  「システム・コントローラの電源を入れる」を参照してください。
