3.3 ファン・モジュールの保守

この項では、次のトピックについて説明します。

• 3.3.1 システム・ファンについて

• 3.3.2 ファン・モジュールのLEDリファレンス

• 3.3.3 ファン・モジュールの障害の検出

• ファン・モジュールを取り外す

• ファン・モジュールを取り付ける

3.3.1 システム・ファンについて

各SCには2つのファン・モジュールが内蔵されています。各ファン・モジュールには、ファンが2つ付いたデュアルモーター80mm逆回転ファンが1つ内蔵されています。各ファン・モジュールはホットスワップ対応です。ファン・モジュールの位置は、「Oracle Database Appliance背面パネルの機能」を参照してください。

システムが1つのSCで構成されている場合、そのファンにより24台すべてのディスクとSCが十分に冷却されます。もう1つのSCが搭載されている場合、その2つのファンも24台の前面ディスクを冷却し、2つ目のSCを冷却します。システムから1つのSCを取り外すと、ドアが自動的に閉まって空のSCスロットが閉鎖され、適切な冷却が確保されます。

---

注意 - ファン・モジュールの冷却に冗長性がある間は、1つのファン・モジュールが故障したら、できるだけ速やかに交換し、システムの可用性を維持します。

---

3.3.2 ファン・モジュールのLEDリファレンス

各ファン・モジュールには、2色LEDが1つあり、ファンの障害状態を示します。このLEDはSCの背面から見えます。ファンのLEDの説明は、1.4.2 「システム・コントローラ・ファンのLED」を参照してください。

「ファン・モジュールのステータスLED」では、ファン・モジュールのステータスLEDを示しています。

図3-8 ファン・モジュールのステータスLED

システムのステータスLEDの詳細は、1.4 「システムのステータス・インジケータおよびLED」を参照してください。

3.3.3 ファン・モジュールの障害の検出

ファン・モジュールの障害が検出されると、次のLEDが点灯します。

• 各SCの前面と背面にある保守要求LED

• 各SCの前面にあるREAR HDD/PS/FAN LED

• 障害のあるファン・モジュールにあるファン障害ステータスLED

ファンの障害によりSCの動作温度が上昇すると、SCのシステム過熱LEDが点灯する場合があります。SC LEDの識別と解釈の詳細は、1.4.1 「システム・コントローラの一般的なステータス・インジケータ」を参照してください。

ファン・モジュールを取り外す

1. 障害のあるファン・モジュールをオレンジ色のLEDで特定します。

   ファン障害ステータスLEDは、「ファン・モジュールのステータスLED」に示されているように、各ファン・モジュールにあります。ファンに障害が発生すると、LEDがオレンジ色に点灯し、保守が必要であることを示します。

2. 障害のあるファン・モジュールを取り外すには、ファンのリリース・レバーを押し下げます(「ファン・モジュールの取外し」[1])。
3. リリース・レバーを押し下げている間に、ファン・モジュールのハンドルを使用してSCから引き出します[2]。

   ---

   注意 - ファン・モジュールを取り外すと、ファンのドアが閉まり、適切な冷却を確保します。

   ---

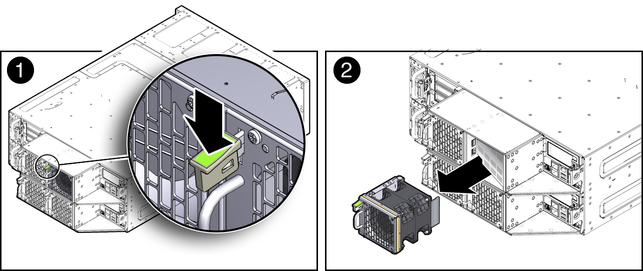

   図3-9 ファン・モジュールの取外し



ファン・モジュールを取り付ける

1. ファンのドア内でファン・モジュールの位置を合せ、SC内にスライドさせます(「ファン・モジュールの取付け」)。

   ファン・モジュールの横にあるエキステンダにより、差し込みやすいようにファンのドアが押し開けられます。

2. ファン・モジュールがぴったりはまるようにしっかり押し入れます。

   ファンがぴったりはまると、ファン・リリース・レバーが掛かります。

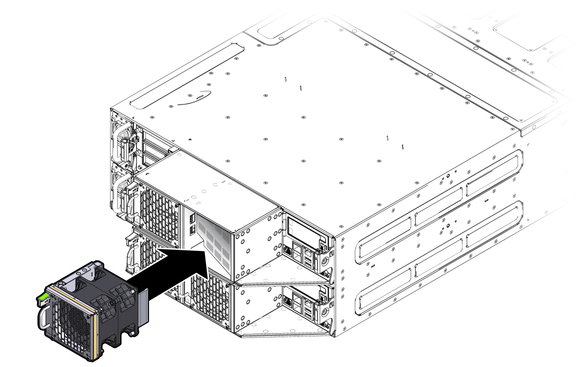

   図3-10 ファン・モジュールの取付け


3. 交換用ファン・モジュール上のファン障害ステータスLEDが緑色に点灯していることを確認します。
4. 該当するSC上の次の障害LEDが消えていることを確認します。
   • 該当するSCの前面および背面にある保守要求LED
   • 該当するSCの前面にあるREAR HDD/PS/FAN LED

   システムのLEDの識別および解釈の詳細は、1.4 「システムのステータス・インジケータおよびLED」を参照してください。
