4.5 PCIeカードの保守

PCIeカードの構成ガイドラインは、4.5.1 「PCIeカードの構成ガイドライン」を参照してください。

この項では、次のトピックについて説明します。

4.5.1 PCIeカードの構成ガイドライン

PCIe拡張システムは、様々なライザー・カードを使用して構成されます。コネクタはPCI-E GEN2 x16ですが、カードはx8で動作する場合があります。

SCでは、内部および外部の両方のPCIeカード構成をサポートしています。


注意 - セカンダリHBAカードとプライマリHBAカードは、同じメーカー製で、部品番号とファームウェア・リビジョンが同じである必要があります。異なるメーカー、異なるメーカーのHBAオプション部品番号、異なるファームウェア・バージョンの混在はサポートされていません。


4.5.1.1 プライマリPCIe HBAカード

名前からわかるように、プライマリ(一次)HBAスロットは、常に各SCに取り付ける最初のHBAで構成する必要があります。内部MiniSAS 4IケーブルとコネクタのあるHBAのみがサポートされます。PCIeライザー上の他の3つのPCI-E外向きスロットと同様に、最適パフォーマンスのためにスロットはすべてPCI-E GEN2 x8スロットです。

プライマリHBAスロットは、背面起動ディスクの隣にあり(「SC交換可能コンポーネントの位置」)、標準のロープロファイルPCI-Eフォーム・ファクタ・カードにしか対応しません。


注意 - マザーボード上のHBAスロットにプライマリHBAを取り付けるには、専用のPCI金属製ブラケットが必要です。標準のロープロファイル金属製ブラケットまたはフルハイト金属製ブラケットは、PCIeカードから取り外し、システム付属の独自の金属製ブラケットと交換する必要があります。


HBAはSAS GEN2 HBAである必要があります。SAS GEN1 HBAは、SAS GEN2エキスパンダとの互換性がないために、サポートされません。


注意

注意 - フルハイトまたはロープロファイルいずれかの金属製ブラケットを取り付けたHBAは、プライマリHBAスロットには取り付けることができず、取り付けようとすると、SCモジュールが永久的に破損してしまう可能性があります。


プライマリHBAスロットは、シャーシの背面から張り出していないので、外部ケーブルの接続ができません。

4.5.1.2 セカンダリPCIe HBAカード

ストレージ・システムのパフォーマンスを高める必要がある場合、各SCモジュールでセカンダリHBAモジュールをサポートできます。これは、ハード・ディスク・ドライブ(HDD)のかわりにソリッド・ステート・ドライブ(SSD)を使用する場合に必要になる可能性があります。内部MiniSAS 4IケーブルとコネクタのあるHBAのみがサポートされます。セカンダリHBAは、標準のロープロファイルPCI-Eフォーム・ファクタです。標準のPCI-Eロープロファイル金属製ブラケットは保管しておく必要があります。

セカンダリHBAは必ず、各SCの最上段のスロット(PCIeライザー上のスロット2)に取り付けます。PCI-Eスロット0および1には機械的な制限があり、内部にケーブルが接続されているHBAをこれら2つのスロットに取り付けるために使用できません。

HBAはSAS GEN2 HBAである必要があります。SAS GEN1 HBAはサポートされていません。

PCIeカードをPCIeライザーから取り外す

  1. 保守のためにSCの準備をします。
    1. 静電気除去リスト・ストラップを着用します。

      2.7 「静電放電および静電防止対策の実行」を参照してください。

    2. SCをシステムから取り外します。

      SCをシステムから取り外すと、SCの電源は切れます。

      2.8 「システム・シャーシからのSCの取外し」を参照します。

    3. SCの上部カバーを取り外します。

      2.9 「SCの上部カバーの取外し」を参照してください。

  2. PCIeライザーで取り外すPCIeカードの位置を確認します。

    PCIeスロットの位置は、1.3 「システム背面パネルの機能」を参照してください。

  3. 必要ならば、PCIeカードを取り付ける位置を書き留めます。
  4. すべてのデータ・ケーブルの接続をPCIeカードから外します。

    PCIeカードからケーブルを外すには、ラッチを押し、コネクタの方向に押し込んでから、ケーブルを外すために引き出します。

    後で再び取り付けるために、すべてのケーブルの位置を書き留めます。

  5. PCIeライザーを取り外します。

    4.4 「PCIeライザーの保守」を参照してください。

  6. PCIeカードをライザーから取り外します(PCIeカードのPCIeライザーからの取外し」)。
    1. PCIeカードの接続を慎重にライザー・コネクタから外し、ライザー・ボード・コネクタから取り外します。

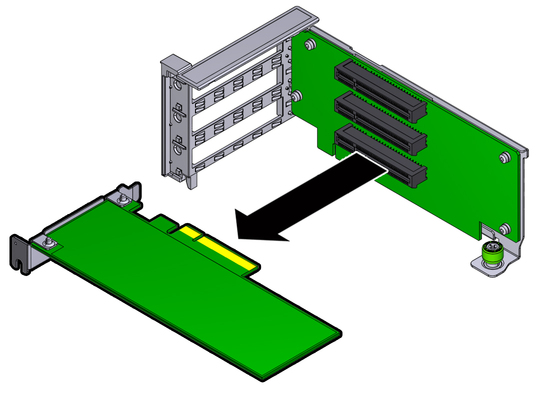

      図4-10 PCIeカードのPCIeライザーからの取外し

      画像: PCIeカードのPCIeライザーからの取外し方法を示す図。
    2. PCIeカードを静電気防止用マット上に置きます。
    3. PCIeカードを交換しない場合は、PCIeカードが取り外されたPCIeライザーのPCIスロットにフィラー・パネルを取り付けます。

PCIeカードをPCIeライザーに取り付ける

  1. 交換用PCIeを包みから取り出し、静電気防止用マット上に置きます。
  2. 交換するカードのための適切なPCIeスロットの位置を確認します。
  3. 必要ならば、取り付けを計画するためにPCIeカードのガイドラインを調べます。

    追加情報は、4.5.1 「PCIeカードの構成ガイドライン」を参照してください。

  4. PCIeライザーを取り外します。

    「PCIeライザーをSCから取り外す」を参照してください。

  5. 必要ならば、PCIフィラー・パネルをPCIeライザーから取り外します。
  6. PCIeカードをライザー上の正しいスロットに差し込みます(PCIeカードのPCIeライザーへの取付け」)。
    1. PCIeカード上の固定ブラケットがPCIeライザー上のくぼんだ部分と同じ高さになるまで、PCIeカードを押し込みます。
    2. 固定ブラケットをPCIeライザー固定タブに掛かるまで下にスライドさせます。

      図4-11 PCIeカードのPCIeライザーへの取付け

      画像: PCIeカードのPCIeライザーへの取付け方法を示す図。

      図の説明

      1 PCIeライザーのくぼんだ部分

      2 PCIeライザーの固定タブ

      3 PCIeカードの固定ブラケット

  7. PCIeライザーを取り付けます。

    「PCIeライザーをSCに取り付ける」を参照してください。

  8. 該当する場合は、取外しの手順で抜いたケーブルをPCIeカードに再び接続します。
  9. SCを動作状態に戻します。
    1. SCの上部カバーを取り付けます。

      6.1 「SCの上部カバーの取付け」を参照してください。

    2. SCをシステムに取り付けます。

      6.2 「システム・シャーシへのSCの取付け」を参照してください。

    3. PCIeカードに必要なデータ・ケーブルを再び接続します。
    4. SCの電源を入れます。

      「システム・コントローラの電源を入れる」を参照してください。

  10. PCIeカードの障害を消去します。
    1. Oracle ILOM CLIを使用して、rootとしてSCにログインします。
    2. SCの障害を表示するには、次のコマンドを入力して、システム上の既知の障害すべてのリストを表示します。

      -> show /SP/faultmgmt

      Oracle ILOMにより、次のように既知の障害がすべて表示されます。

      SP/faultmgmt
        Targets:
            0 (/SYS/MB/RISER/PCIE2)
        Properties:
        Commands:
            cd
            show
    3. PCIeカードの障害を消去するには、次のコマンドを入力します。

      -> set /SYS/MB/RISER/PCIEn clear_fault_action=true

      たとえば、PCIeスロット2内のPCIeカードの障害を消去するには、次のように入力します。

      -> set /SYS/MB/RISER/PCIE2 clear_fault_action=true
      Are you sure you want to clear /SYS/MB/RISER/PCIE2 (y/n)? y
      Set ‘clear_fault_action” to ‘true’

プライマリHBA PCIeカードをマザーボードから取り外す

  1. 保守のためにSCの準備をします。
    1. 静電気除去リスト・ストラップを着用します。

      2.7 「静電放電および静電防止対策の実行」を参照してください。

    2. SCをシステムから取り外します。

      SCをシステムから取り外すと、SCの電源は切れます。

      2.8 「システム・シャーシからのSCの取外し」を参照します。

    3. SCの上部カバーを取り外します。

      2.9 「SCの上部カバーの取外し」を参照してください。

  2. プライマリPCIeカードを取り外します(内部PCIeカードの取外し」)。
    1. 内部PCIeカードの位置を確認します[1]。

      内部PCIeカードは、背面ディスク・ドライブの隣にあります。


      図4-12 内部PCIeカードの取外し

      画像: 内部PCIeカードの取外し方法を示す図。
    2. PCIeカードからデータ・ケーブルを外します[1]。

      ディスク・ドライブ・バックプレーンに接続するSCコネクタにPCIeカードを接続する2本のデータ・ケーブルがあります。

      後で再び取り付けるために、すべてのケーブルの位置を書き留めます。

      内部PCIeカードからケーブルを外すには、ラッチを押し、コネクタの方向に押し込んでから、ケーブルを外すために引き出します。

    3. PCIeカードをつかみ、持ち上げてSCから取り外します[2]。
    4. PCIeカードを静電気防止用マット上に置きます。

プライマリHBA PCIeカードをマザーボードに取り付ける

  1. 交換用PCIeを包みから取り出し、静電気防止用マット上に置きます。
  2. 内部PCIeカードを取り付けます(「内部PCIeカードの取付け」)。
    1. 内部PCIeカード用のコネクタの位置を確認します[1]。

      内部PCIeコネクタは、背面ディスク・ドライブの隣にあります。

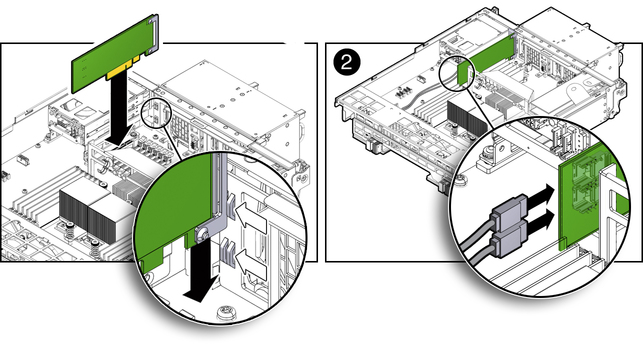

      図4-13 内部PCIeカードの取付け

      画像: 内部PCIeカードの取付け方法を示す図。
    2. PCIeカード上の刻み目をマザーボード・コネクタ上のキーに合せます[1]。
    3. PCIeカードの背面をSCの背面上にあるサポート・ブラケットに合せます[1]。
    4. PCIeをコネクタにぴったりはまるように押し込みます[1]。

      注意

      注意 - 刻み目とキーの位置が合っていないと、PCIeカードが破損する可能性があります。



      注意 - プライマリHBAをマザーボード上のHBAスロットに取り付けるには、専用のPCI金属製ブラケットが必要です。標準のロープロファイル金属製ブラケットまたはフルハイト金属製ブラケットは、PCIeカードから取り外し、システム付属の独自の金属製ブラケットと交換する必要があります。


    5. 取外しの手順で抜いたケーブルをPCIeカードに再び接続します[2]。
  3. SCを動作状態に戻します。
    1. SCの上部カバーを取り付けます。

      6.1 「SCの上部カバーの取付け」を参照してください。

    2. SCをシステムに取り付けます。

      6.2 「システム・シャーシへのSCの取付け」を参照してください。

    3. SCの電源を入れます。

      6.4 「システム・コントローラの電源投入」を参照してください。

  4. プライマリHBAカードの障害を消去します。
    1. Oracle ILOM CLIを使用して、rootとしてSCにログインします。
    2. SCの障害を表示するには、次のコマンドを入力して、SC上の既知の障害すべてのリストを表示します。

      -> show /SP/faultmgmt

      Oracle ILOMにより、次のように既知の障害がすべて表示されます。

      SP/faultmgmt
        Targets:
            0 (/SYS/MB/HBA)
        Properties:
        Commands:
            cd
            show
    3. 内部PCIeカードの障害を消去するには、次のコマンドを入力します。

      -> set /SYS/MB/HBA clear_fault_action=true

      たとえば、次のように指定します。

      -> set /SYS/MB/HBA clear_fault_action=true
      Are you sure you want to clear /SYS/MB/HBA (y/n)? y
      Set ‘clear_fault_action” to ‘true’
