上部カバーを取り外した場合、次の手順を実行して元の場所に戻します。
![]() | 注意 - 危険電圧が存在します。決してカバーを外したままシステムを動作させないでください。 |
![]() | 注意 - 装置が損傷する可能性があります。カバーは適切な通気のために所定の位置に取り付けておく必要があります。 |
上部カバーの位置を合せると(前の手順で説明)、カバーの裏面の6個の隔離碍子がSCシャーシ側面の上部にあるスロットにぴったりはまります。

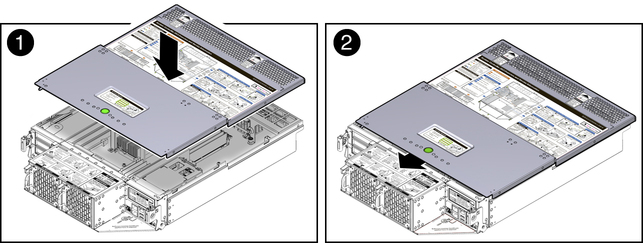

図6-1 SCへの上部カバーの取付け
