2.6 BIOSについて

基本入出力システム(BIOS)は、BIOSフラッシュ・メモリーに設定ユーティリティが格納されています。設定ユーティリティでは、システム情報が報告され、BIOS設定の構成に使用できます。構成可能なデータは、状況依存のヘルプにより提供され、システムのバッテリバックアップのCMOS RAMに保存されます。CMOS RAMに保存された構成が無効の場合、BIOS設定はデフォルトの最適値に戻ります。

BIOS設定ユーティリティには7つのメニューがあり、「Main」、「Advanced」、「PCI」、「Boot」、「Security」、「Chipset」および「Exit」の順に表示されます。メニューまたはメニューに表示されるオプションに移動するには、矢印キーを使用します。メニュー上で構成できるオプションまたはフィールドは、色付きで表示されます。BIOS設定ユーティリティでの移動および設定の変更方法に関する詳細な手順は、メニューで提供されるオンラインの手順を参照してください。

BIOSの操作およびシステム・コントローラで使用可能なメニュー・オプションの追加情報は、次の項を参照してください。

• 2.6.1 BIOSの起動および設定に関する考慮事項

• 2.6.2 BIOS設定ユーティリティのメニュー

• 2.6.3 BIOS設定ユーティリティのホット・キー

• 2.6.4 BIOS設定ユーティリティのメニューへのアクセス

• 2.6.5 TPMのサポートの構成

• 2.6.6 SP LAN設定の構成

• 2.6.7 BIOSのオプションROM設定の構成

• 2.6.8 BIOSファームウェアの更新

2.6.1 BIOSの起動および設定に関する考慮事項

BIOS起動時の情報およびその他の設定考慮事項は、次の項を参照してください。

• 2.6.1.1 デフォルトのBIOS電源投入時自己診断テスト(POST)のイベント

• 2.6.1.2 BIOS POST F1およびF2エラー

• 2.6.1.3 BIOS POSTメモリー・テストの機能

• 2.6.1.4 イーサネット・ポート・デバイスおよびドライバの命名

• 2.6.1.5 イーサネット・ポートの起動優先順位

2.6.1.1 デフォルトのBIOS電源投入時自己診断テスト(POST)のイベント

システム・コントローラの起動時に、BIOSにより電源投入時自己診断テストが実行され、すべてのコンポーネントが存在し正常に機能していることを確認するために、システム・コントローラ上のハードウェアがチェックされます。「BIOS POSTイベント」では、BIOS POST中に発生する可能性のあるイベントを示し、これらのイベントによりホストの電源投入が妨げられるかどうかを明示しています。

表2-1 BIOS POSTイベント

2.6.1.2 BIOS POST F1およびF2エラー

各電源投入時自己診断テスト(POST)の診断は、特定のハードウェア・コンポーネントで障害を検出するための低レベルのテストです。POST診断によりF1またはF2エラーが明らかになった場合、通常、そのエラーに関する次の情報が報告されます。

• 検出されたエラーのタイプ

• エラーが発生した時刻または場所

「BIOS POST F1およびF2エラーのメッセージ」では、POST診断中に表示される可能性のあるF1およびF2エラー・メッセージの一部が、報告されたエラーの考えられる解決方法の手順とともに示しています。

表2-2 BIOS POST F1およびF2エラーのメッセージ

2.6.1.3 BIOS POSTメモリー・テストの機能

BIOS POSTメモリー・テストは次のように機能します。

1. DRAMの最初のメガバイトがBIOSによってテストされてから、BIOSコードがROMからDRAMにコピーされます。

2. DRAMから出た後、BIOSでは簡単なメモリー・テストが実行されます(パターン55aa55aaですべての位置の書込み/読取りが実行されます)。

   ---

   注意 - 簡単なメモリー・テストは、「Boot Settings Configuration」画面からクイック起動ができない場合にのみ実行されます。クイック起動を有効にすると、BIOSではメモリー・テストが省略されます。

   ---

3. BIOSにより、修正可能および修正不可能の両方のエラーについてメモリー・コントローラに対してポーリングが行われ、それらのエラーがSPに記録されます。

2.6.1.4 イーサネット・ポート・デバイスおよびドライバの命名

各システム・コントローラでは、シャーシの背面に2つの10/100/1000Base-Tギガビット・イーサネットのポートがサポートされています。ポートの位置は、「Oracle Database Appliance背面パネルの機能」を参照してください。

イーサネット・インタフェースのデバイスの命名は、異なるインタフェースやオペレーティング・システムにより様々に報告されます。各インタフェースで使用される物理(BIOS)および論理(オペレーティング・システム)の命名規則は、「イーサネット・ポート命名規則」を参照してください。

表2-3 イーサネット・ポート命名規則

¹Oracle Linux 5でXENカーネルを使用している場合、XENブリッジ・デバイスは各論理ポートと関連付けられます。これらのブリッジ・デバイス用のポートは、xenbrn (nは0-1)と命名されます。

2.6.1.5 イーサネット・ポートの起動優先順位

起動時にBIOSによってイーサネット・ポートが検出される順序と、それらのポートを制御する対応ドライブは次のとおりです。

1. NET 0 (INTEL NIC 0)

2. NET 1 (INTEL NIC 1)

2.6.2 BIOS設定ユーティリティのメニュー

「BIOS設定メニューの概要」では、7つのトップレベルBIOS設定メニューについて説明しています。

表2-4 BIOS設定メニューの概要

これらの画面のそれぞれの例は、B.2 「BIOS設定ユーティリティのメニュー画面」を参照してください。

「BIOS設定ユーティリティのメニュー・ツリー」では、7つのトップレベルBIOSメニューのそれぞれからアクセスできるサブメニューを示しています。

図2-2 BIOS設定ユーティリティのメニュー・ツリー

BIOS設定ユーティリティのメニューで使用可能なオプションの例は、「B.2 BIOS設定ユーティリティのメニュー画面」を参照してください。

2.6.3 BIOS設定ユーティリティのホット・キー

「BIOS設定ユーティリティOracle ILOMリモート・コンソールのキーおよび対応するシリアル接続キーの組合せ」では、BIOS設定ユーティリティOracle ILOMリモート・コンソールのキーと直接接続されたキーボードのキー、および対応するシリアル接続キーの組合せについて説明しています。

表2-5 BIOS設定ユーティリティOracle ILOMリモート・コンソールのキーおよび対応するシリアル接続キーの組合せ

¹Oracle ILOMリモート・コンソールでは[F10]はサポートされていません。かわりに、矢印キーを使用して「Exit」メニューに移動し、[Enter]を押します。

2.6.4 BIOS設定ユーティリティのメニューへのアクセス

BIOS設定ユーティリティの画面には次のインタフェースからアクセスできます。

• システム・コントローラに直接接続されたUSBキーボード、マウスおよびVGAモニターを使用します。

• システム・コントローラの背面パネル上のシリアル・ポートを介して端末(またはコンピュータに接続された端末エミュレータ)を使用します。

• Oracle ILOMリモート・コンソールを使用してシステム・コントローラに接続します。

次の手順は、BIOS設定ユーティリティのメニューにアクセスするための手順を説明しています。

BIOS設定ユーティリティのメニューにアクセスする

1. システム・コントローラの電源を入れるか、電源スイッチを切ってすぐに入れなおします。
2. 画面には次の情報が表示されます。


   図2-3 起動オプション画面


3. BIOS設定ユーティリティに入るには、次のようにします。
   1. 画面出力の最後の行が「Initializing USB Controllers..Done」に変わるまで待ちます。

      これには数秒かかります。

   2. 「Done」が表示されたら、すぐに[F2]キーを押します。

      ---

      注意 - 起動プロセス中にエラーが発生した場合、[F1]を押せばBIOS設定ユーティリティにアクセスできます。

      ---

      「BIOS Setup Utility」ダイアログが表示されます(「BIOS Setup Utility: Main – System Overview」)。




      図2-4 BIOS Setup Utility: Main – System Overview



      ---

      注意 - 「BIOS Setup Utility」ダイアログが表示されない場合は、[F2]キーを押すタイミングが遅すぎたためです。画面に「Done」が表示されたら、[F2]キーをすぐに押す必要があります。もう一度実行してください。

      ---

4. 左右矢印キーを使用して、様々なメニュー・オプションを選択します。
5. 各メニュー・オプションを選択すると、そのメニュー・オプションのトップレベル画面が表示されます。
6. トップレベル画面のオプションを選択するには、上下矢印キーを使用して、提示されるオプションを上下にスクロールします。

   変更可能なオプションのみが、上下矢印キーを押したときに強調表示されます。

   • フィールドの値を変更できる場合、オプションを選択すると、オプションを変更するための指示が画面の右の列に表示されます。
   • フィールドがサブ画面にリンクしている場合、そのサブ画面にアクセスするために[Enter]キーを押すように指示が右の列に表示されます。
7. 設定フィールドのパラメータを変更し、[Esc]キーを押して変更を保存し、画面を終了します。

   一部の画面では、不要な変更を取り消すことができる確認のダイアログ・ボックスが表示されます。

8. 構成情報を提供するのみで、変更できないサブ画面では、[Esc]キーを押して画面を終了します。
9. 他の設定パラメータの変更を続行するには、手順4から手順8を繰り返します。それ以外の場合は、手順10に進んでください。
10. 右矢印キーを「Exit」メニュー画面が表示されるまで押し続けて放します。
11. 「Exit」メニュー画面の指示に従い、変更を保存または廃棄して、BIOS設定ユーティリティを終了します。

2.6.5 TPMのサポートの構成

トラステッド・プラットフォーム・モジュール(TPM)機能セットを使用する場合は、この機能をサポートするようにシステム・コントローラを構成する必要があります。

TPMを使用すれば、システム・コントローラでTPMセキュリティ・ハードウェアを管理できます。この機能の実装の詳細は、トラステッド・プラットフォーム・モジュール管理のドキュメントを参照してください。

BIOSでTPMサポートを構成する

1. BIOS設定ユーティリティのメニューにアクセスします。

   手順は、「BIOS設定ユーティリティのメニューにアクセスする」を参照してください。

   BIOSが起動すると、メインのBIOS設定ユーティリティのトップレベルの「System Overview」画面が表示されます(「Main – System Overview」画面)。




   図2-5 「Main – System Overview」画面


2. 「BIOS Setup Utility」画面で、「Advanced」メニュー・オプションを選択します。

   「Advanced Settings」画面が表示されます(「Advanced Settings」画面)。




   図2-6 「Advanced Settings」画面


3. 「Advanced Settings」画面で、「Trusted Computing」を選択し、[Enter]を押します。

   「Trusted Computing」画面が表示されます(「Trusted Computing」画面)。




   図2-7 「Trusted Computing」画面


4. 「Trusted Computing」画面で、「TCG/TPM Support」を選択します。

   ポップアップ・ダイアログ・ボックスが表示されます。

5. ポップアップ・ダイアログ・ボックスで、「TCG/TPM Support」オプションを「Yes」に設定し、「OK」をクリックします。

   ---

   注意 - ダイアログで「TCG/TPM Suppor」がすでに「Yes」に設定されていても続行し、この手順の残りの手順を完了して、すべてのTPM構成要件が必ず満たされるようにします。

   ---

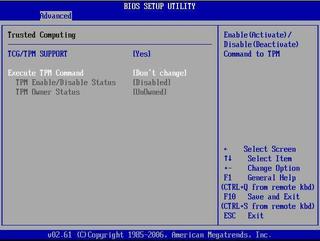

   更新された「Trusted Computing」ダイアログが表示され、「TCG/TPM Support」の設定が「Yes」に変更されたことを示します(「TCG/TPM Support」が有効であることを示す「Trusted Computing」画面)。




   図2-8 「TCG/TPM Support」が有効になっている「Trusted Computing」画面



   ---

   注意 - この画面では、「Execute TPM Command」の設定がデフォルトの「Don’t Change」であることを示しています。

   ---

6. 「Trusted Computing」画面(「TCG/TPM Support」が有効になっている「Trusted Computing」画面)で、「Execute TPM Command」オプションの設定を選択します。

   ポップアップ・ダイアログ・ボックスが表示されます。

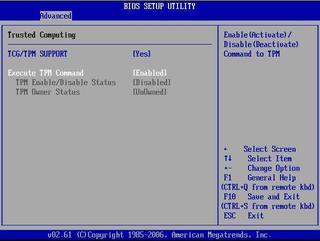

7. ポップアップ・ダイアログ・ボックスで、「Execute TPM Command」オプションを「Enabled」に設定し、「OK」をクリックします。

   更新された「Trusted Computing」画面が表示され、「Execute TPM Command」設定が「Enabled」に変更されたことを示します(有効になった「Execute TPM Command」の設定)。




   図2-9 有効になった「Execute TPM Command」の設定


8. [F10]キーを押して変更を保存し、BIOS設定ユーティリティを終了します。
9. TPMサポートが構成されたことを確認するには、次のようにします。
   1. システム・コントローラを再起動します。
   2. BIOS設定ユーティリティに入るには、システムが電源投入時自己診断テスト(POST)を実行している間に[F2]キーを押します。

      BIOSが起動すると、メインのBIOS設定ユーティリティのトップレベル画面が表示されます(「Main – System Overview」画面)。

   3. 「Advanced」 --> 「Trusted Computing」を選択し、[Enter]を押します。

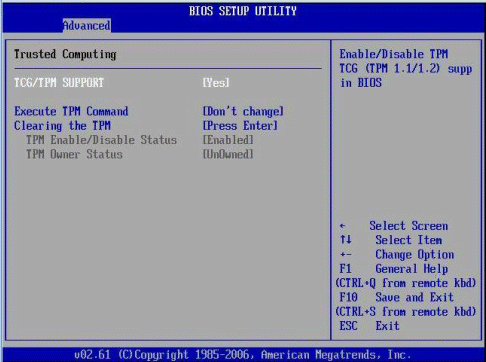

      更新された「Trusted Computing」画面が表示されます(更新された「TPM Enabled/Disabled」設定)。

      「TCG/TPM Support」の設定が「Yes」に設定され、「TPM Enabled/Disable Status」が「Enabled」に設定されていることを確認します。




      図2-10 更新された「TPM Enabled/Disabled」の設定


10. [F10]キーを押して、BIOS設定ユーティリティを終了します。

    これでTPM構成は完了しました。

2.6.6 SP LAN設定の構成

IPMIの「LANY configuration」メニューでBIOS設定ユーティリティからシステム・コントローラSPのIPアドレスを割り当てることができます。または、Oracle ILOMを使用してSPのLAN設定を指定することもできます。Oracle ILOMでIPアドレスを設定する手順は、Oracle Integrated Lights Out Manager (ILOM) 3.0ドキュメント・コレクションを参照してください。

SPのLAN設定を構成する

1. BIOS設定ユーティリティのメニューにアクセスします。

   手順は、「BIOS設定ユーティリティのメニューにアクセスする」を参照してください。

2. BIOS設定ユーティリティのメニューで、矢印キー(または[Tab]キー)を使用して、「Advanced」メニューに移動します。
3. 「Advanced」メニューで、「IPMI Configuration」を選択します。
4. 「IPMI Configuration」メニューで、「LAN Configuration」を選択します。

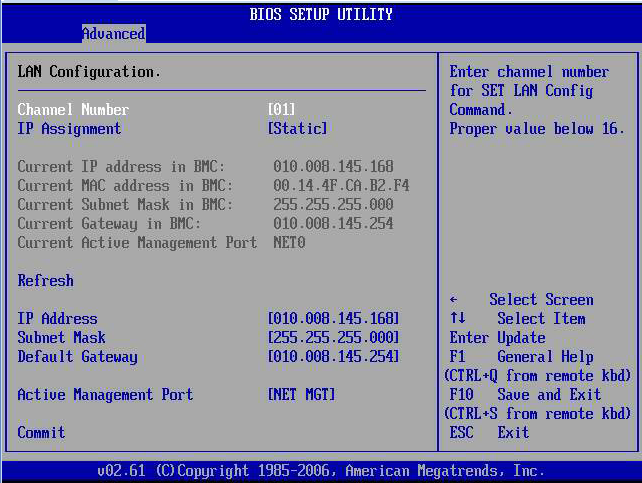

   「LAN Configuration」画面が表示されます(「BIOS Setup Utility: Advanced – LAN Configuration」)。

5. 「LAN Configuration」画面で、矢印キーを使用して適切なLAN構成設定を選択し、指定します。


   図2-11 BIOS Setup Utility: Advanced – LAN Configuration


6. 必要な変更を行った後、「Commit」を選択し、[Enter]を押して変更を適用します。
7. [F10]キーを押して変更を保存し、BIOSを終了します。

2.6.7 BIOSのオプションROM設定の構成

BIOSのオプションROMは128KBです。この128KBのうち、約80KBがVGAコントローラ、ディスク・コントローラおよびネットワーク・インタフェース・カードによって使用されます。残りの約48KBが、すべての起動可能PCI-Expressプラグイン・カード上のオプションROMによって共有されます。

オプションROM設定を有効または無効にする

1. BIOS設定ユーティリティのメニューにアクセスします。

   手順は、「BIOS設定ユーティリティのメニューにアクセスする」を参照してください。

2. BIOS設定ユーティリティのメニューで、矢印キー(または[Tab]キー)を使用して、「Boot」メニューに移動します。

   「Boot」メニューが表示されます(BIOS Setup Utility: Boot – Option ROMの構成)




   図2-12 BIOS Setup Utility: Boot – Option ROMの構成


3. 「Boot」メニューで、「Option ROM」設定を強調表示してから、[Enter]を押します。
4. 画面出力の設定が「BIOS Setup Utility: Boot – Option ROMの構成」で表示されているものと一致するかどうかを確認します。一致しない場合、次の手順に進みます。一致する場合は、手順7に進み、BIOSを終了します。
5. 設定を変更するには、オプションROMの設定が示された「Boot」メニューで、変更する対象のオプションROM設定を強調表示してから[Enter]を押します。

   使用可能な設定を示すダイアログ・ボックスが表示されます。

6. ダイアログ・ボックスで、次のいずれかを実行します。
   • 「-Enabled」を選択して、Option ROM設定を有効にします。
   • 「-Disabled」を選択して、Option ROM設定を無効にします。
7. [F10]キーを押して変更を保存し、BIOS設定ユーティリティを終了します。

2.6.8 BIOSファームウェアの更新

BIOSファームウェアは、Oracle ILOM SPファームウェアを更新するとすぐに更新されます。ファームウェアの更新手順は、Oracle Integrated Lights Out Manager (ILOM) 3.0ドキュメント・コレクションを参照してください。
