4.6 起動ディスク・バックプレーンの保守

起動ディスク・バックプレーン(BDB)は、マザーボードと背面ディスク・ドライブとのインタフェースとしての機能を果たします。

この項では、次のトピックについて説明します。

• 起動ディスク・バックプレーンを取り外す

• ブート・ディスク・バックプレーンを取り付ける

  ---

  注意 - これらの手順では、静電放電に敏感なコンポーネントを扱うことが必要になります。この敏感さのためにコンポーネントが故障する可能性があります。損傷を防ぐには、2.7 「静電放電と静電防止方法の実行」で説明しているように、静電防止の方法に従ってください。

  ---

  ---

  注意 - 起動ディスク・バックプレーンの取外しまたは取付け前には、必ずSCの電源を切ってください。次の手順を実行する前に、SCの電源を切り、システム・シャーシから取り外す必要があります。SCの電源切断の手順は、「システム・コントローラの電源を切る」を参照してください。

  ---

起動ディスク・バックプレーンを取り外す

1. 保守のためにSCの準備をします。
   1. 静電気除去リスト・ストラップを着用します。

      2.7 「静電放電および静電防止対策の実行」を参照してください。

   2. SCをシステムから取り外します。

      SCをシステムから取り外すと、SCの電源は切れます。

      2.8 「システム・シャーシからのSCの取外し」を参照します。

   3. SCの上部カバーを取り外します。

      2.9 「SCの上部カバーの取外し」を参照してください。

2. 起動ディスク・ドライブを取り外します。

   「起動ドライブを取り外す」を参照してください。

3. 起動ディスク・バックプレーンを取り外します(「起動ディスク・バックプレーンの取外し」)。
   1. 電源ケーブルとデータ・ケーブルを外します[1]。

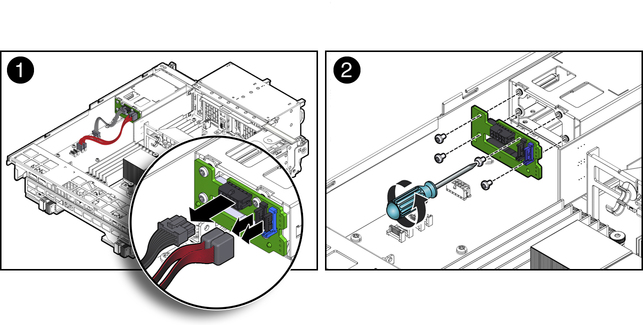

      図4-14 起動ディスク・バックプレーンの取外し


   2. 起動ディスク・バックプレーンを背面ディスク・ドライブ・アセンブリに固定している4本のPhillipsねじを外し、バックプレーンを取り外します[2]。
4. 起動ディスク・バックプレーンを静電気防止用マット上に置きます。

起動ディスク・バックプレーンを取り付ける

1. 起動ディスク・バックプレーンを取り付けます(「起動ディスク・バックプレーンの取外し」)。
   1. 起動ディスク・バックプレーンを背面ディスク･ドライブ・アセンブリに合せ、4本のPhillipsねじを締めてバックプレーンを固定します[2]。
   2. 電源ケーブルとデータ・ケーブルを再び接続します[1]。
2. SCを動作状態に戻します。
   1. 起動ディスク・ドライブを元の位置に戻します。

      「起動ドライブを取り付ける」を参照してください。

   2. SCの上部カバーを取り付けます。

      6.1 「SCの上部カバーの取付け」を参照してください。

   3. SCをシステムに取り付けます。

      6.2 「システム・シャーシへのSCの取付け」を参照してください。

   4. SCの電源を入れます。

      「システム・コントローラの電源を入れる」を参照してください。
