Contrôleur 7420 autonome avec étagères de disques DE2-24 (3 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage 7420 avec trois HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Introduction au câblage.
Remarque - Pour les emplacements de port, consultez la section relative à la présentation matérielle du contrôleur correspondant dans le Guide d'installation des systèmes Oracle ZFS Storage Appliance.
Figure 375 Contrôleur 7420 autonome avec trois HBA connectés à une étagère de disques DE2-24 dans une chaîne unique
Figure 376 Contrôleur 7420 autonome avec trois HBA connectés à deux étagères de disques DE2-24 dans deux chaînes
Figure 377 Contrôleur 7420 autonome avec trois HBA connectés à trois étagères de disques DE2-24 dans trois chaînes
Figure 378 Contrôleur 7420 autonome avec trois HBA connectés à six étagères de disques DE2-24 dans trois chaînes

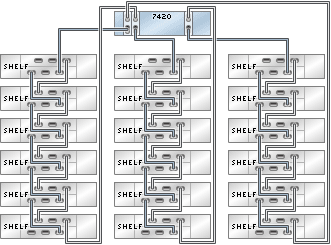

Figure 379 Contrôleur 7420 autonome avec trois HBA connectés à 18 étagères de disques DE2-24 dans trois chaînes
Figure 380 Plusieurs étagères de disques dans une chaîne unique
