Contrôleur ZS3-2 autonome avec étagères de disques DE2-24 (2 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage ZS3-2 avec deux HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Introduction au câblage.
Remarque - Pour les emplacements de port, consultez la section relative à la présentation matérielle du contrôleur correspondant dans le Guide d'installation des systèmes Oracle ZFS Storage Appliance.
Figure 296 Contrôleur ZS3-2 autonome avec deux HBA connectés à une étagère de disques DE2-24 dans une chaîne unique
Figure 297 Contrôleur ZS3-2 autonome avec deux HBA connectés à deux étagères de disques DE2-24 dans deux chaînes
Figure 298 Contrôleur ZS3-2 autonome avec deux HBA connectés à trois étagères de disques DE2-24 dans trois chaînes
Figure 299 Contrôleur ZS3-2 autonome avec deux HBA connectés à quatre étagères de disques DE2-24 dans quatre chaînes

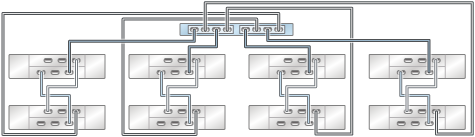

Figure 300 Contrôleur ZS3-2 autonome avec deux HBA connectés à huit étagères de disques DE2-24 dans quatre chaînes

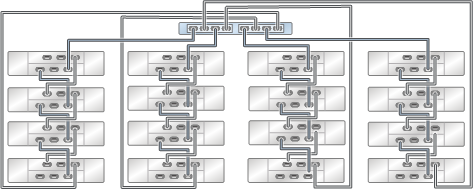

Figure 301 Contrôleur ZS3-2 autonome avec deux HBA connectés à seize étagères de disques DE2-24 dans quatre chaînes
Figure 302 Plusieurs étagères de disques dans une chaîne unique
