Contrôleur ZS4-4/ZS3-4 autonome avec étagères de disques DE2-24 (4 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage ZS4-4/ZS3-4 en cluster avec quatre HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Introduction au câblage.
Remarque - Pour les emplacements de port, consultez la section relative à la présentation matérielle du contrôleur correspondant dans le Guide d'installation des systèmes Oracle ZFS Storage Appliance.

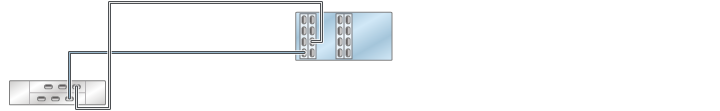

Figure 258 Contrôleur ZS4-4/ZS3-4 autonome avec quatre HBA connectés à une étagère de disques DE2-24 dans une chaîne unique
Figure 259 Contrôleur ZS4-4/ZS3-4 autonome avec quatre HBA connectés à deux étagères de disques DE2-24 dans deux chaînes

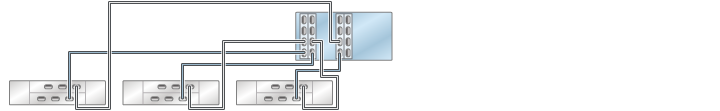

Figure 260 Contrôleur ZS4-4/ZS3-4 autonome avec quatre HBA connectés à trois étagères de disques DE2-24 dans trois chaînes

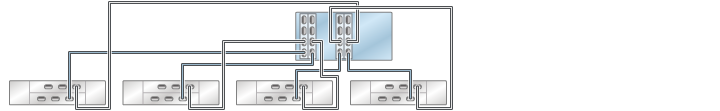

Figure 261 Contrôleur ZS4-4/ZS3-4 autonome avec quatre HBA connectés à quatre étagères de disques DE2-24 dans quatre chaînes

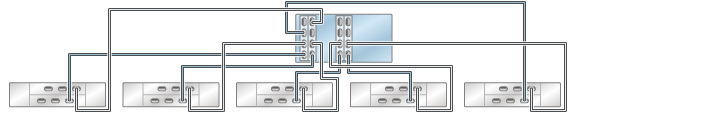

Figure 262 Contrôleur ZS4-4/ZS3-4 autonome avec quatre HBA connectés à cinq étagères de disques DE2-24 dans cinq chaînes

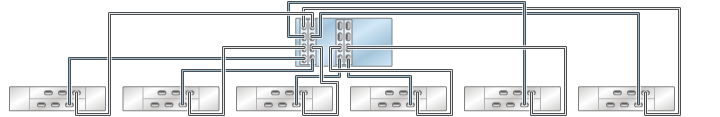

Figure 263 Contrôleur ZS4-4/ZS3-4 autonome avec quatre HBA connectés à six étagères de disques DE2-24 dans six chaînes
Figure 264 Contrôleur ZS4-4/ZS3-4 autonome avec quatre HBA connectés à sept étagères de disques DE2-24 dans sept chaînes
Figure 265 Contrôleur ZS4-4/ZS3-4 autonome avec quatre HBA connectés à huit étagères de disques DE2-24 dans huit chaînes

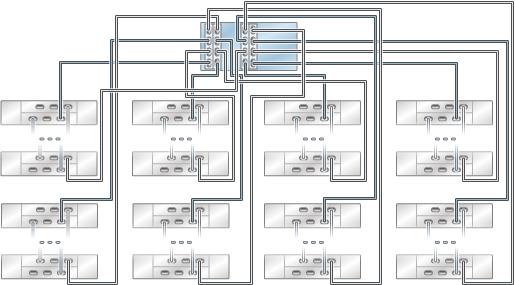

Figure 266 Contrôleur ZS4-4/ZS3-4 autonome avec quatre HBA connectés à plusieurs étagères de disques DE2-24 dans huit chaînes
Figure 267 Plusieurs étagères de disques dans une chaîne unique
