Configurations autorisées et priorité de chargement pour les étagères de disques
Les configurations suivantes sont autorisées pour des paires d'étagères de disques DE3-24 supplémentaires :
-
20 disques de données SSD ou HDD et jusqu'à 4 périphériques de cache en lecture ou de journalisation SSD
-
20 disques de données SSD ou HDD et 2 périphériques de cache en lecture ou de journalisation SSD
-
24 disques de données SSD ou HDD
Le placement des étagères de disques DE3-24 s'effectue selon la priorité suivante :
-
Etagères de disques DE3-24 avec périphériques de journalisation SSD
-
Etagères de disques DE3-24 avec périphériques de cache en lecture SSD
-
Etagères de disques DE3-24 sans périphériques de cache en lecture ou de journalisation SSD
Dans tous les cas, le placement des périphériques de journalisation SSD a priorité sur celui des périphériques de cache en lecture SSD et s'effectue toujours dans des paires d'étagères de disques. La seule exception dans laquelle des paires ne sont pas installées concerne une extension "demi-rack" où une seule étagère de disques est ajoutée à l'armoire d'extension, pour un total de cinq étagères de disques. Des périphériques de cache en lecture et de journalisation SSD peuvent être installés dans des étagères de disques DE3-24 dans les emplacements 20, 21, 22 et 23 en respectant cet ordre de priorité.

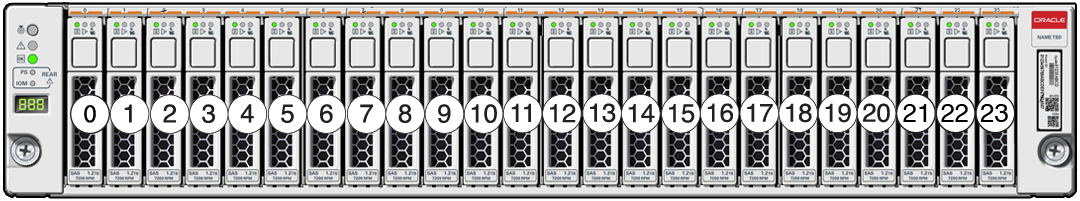

Figure 795 Emplacement des unités d'étagères de disques DE3-24P (vue avant)

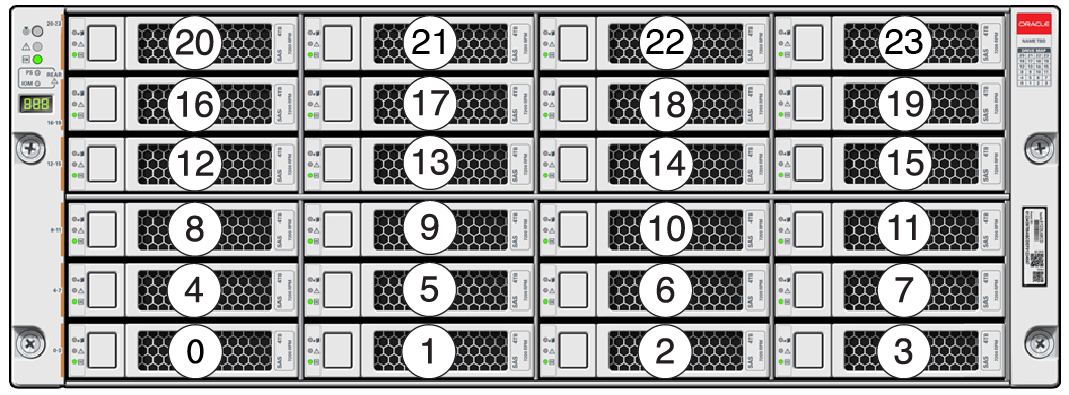

Figure 796 Emplacement des unités d'étagères de disques DE3-24C (vue avant)
