Contrôleurs ZS3-2 en cluster avec étagères de disques DE2-24 (2 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs Oracle ZFS Storage ZS3-2 en cluster avec deux HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Introduction au câblage.
Remarque - Pour les emplacements de port, consultez la section relative à la présentation matérielle du contrôleur correspondant dans le Guide d'installation des systèmes Oracle ZFS Storage Appliance.

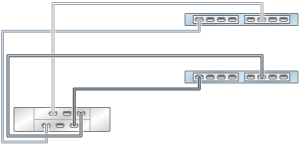

Figure 307 Contrôleurs ZS3-2 en cluster avec deux HBA connectés à une étagère de disques DE2-24 dans une chaîne unique

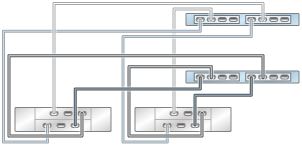

Figure 308 Contrôleurs ZS3-2 en cluster avec deux HBA connectés à deux étagères de disques DE2-24 dans deux chaînes

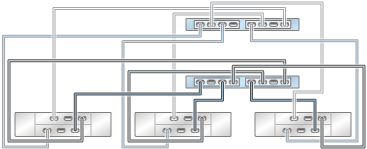

Figure 309 Contrôleurs ZS3-2 en cluster avec deux HBA connectés à trois étagères de disques DE2-24 dans trois chaînes

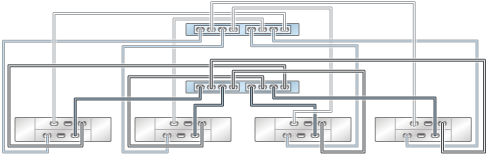

Figure 310 Contrôleurs ZS3-2 en cluster avec deux HBA connectés à quatre étagères de disques DE2-24 dans quatre chaînes

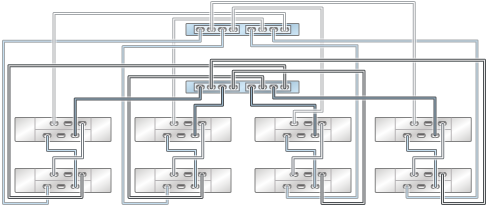

Figure 311 Contrôleurs ZS3-2 en cluster avec deux HBA connectés à huit étagères de disques DE2-24 dans quatre chaînes

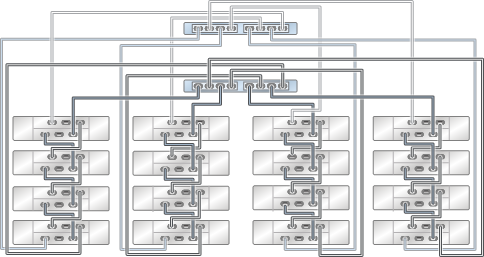

Figure 312 Contrôleurs ZS3-2 en cluster avec deux HBA connectés à seize étagères de disques DE2-24 dans quatre chaînes
Figure 313 Plusieurs étagères de disques dans une chaîne unique
